工具/原料
- 电脑
- creo4.0
方式/步骤
- 1
建立建模文件，绘制零件模子（如下图）。
- 2
将模子切换视图。

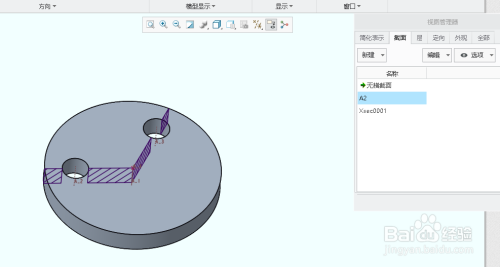

操纵“办理视图”建立如下图A2截面图。
- 3

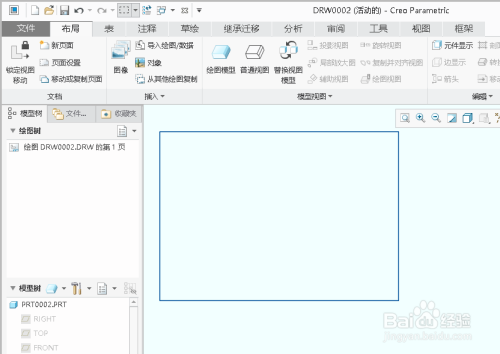

新建一个工程图文件。
- 4
结构视图（如下图所示）。
- 5
1.单击左视图选中左视图。
2.在选中的左视图内右击，选择“属性”。
- 6

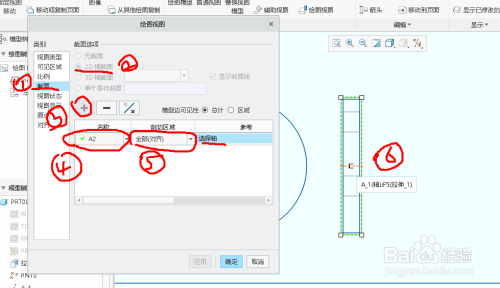

1.在“画图视图”对话框中的类别选择“截面”。
2.在“截面选项”选择“2D横截面”。
3.单击添加符号。
4.在截面名称那选择“A2”截面。
5.“剖切区域”选择"全数（对齐）“。
6.在左视图中选择中间轴。
7.“画图视图”对话框中确定。
- 7
1.单击选中左视图。
2.在选中的左视图内右击，在单击“添加箭头”。
3.单击选中俯视图。
