CAD打开PKPM图纸出现问号怎么处理

有时，会碰到如许的问题：PKPM导出的图纸，T图转化后，用CAD打开，字体全数酿成了问号？这是CAD贫乏PKPM字体的原因。这里具体申明下解决法子。

工具/原料

• PKPM CAD

方式/步骤

1. 1

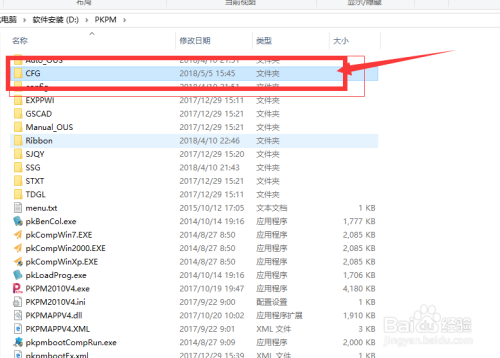

   打开pkpm软件的安装目次，找到CFG文件夹。


2. 2

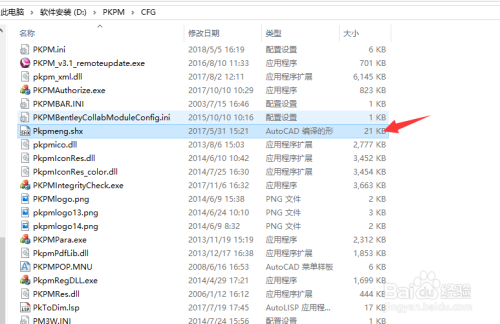

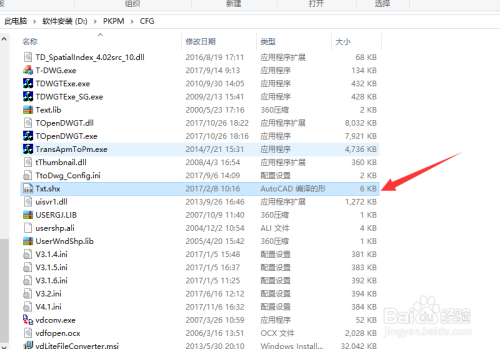

   在CFG文件夹下面 找到后缀为.shx的文件 (这里找到了三个文件)。


3. 3

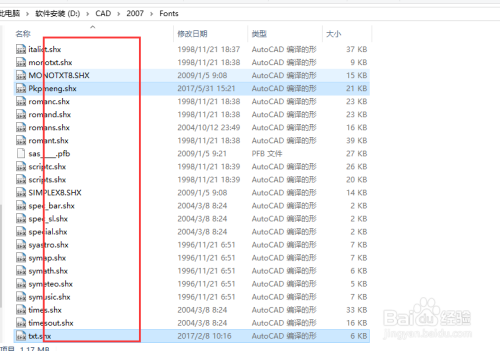

   接着，打开CAD的安装目次，找到Fonts文件(字体文件夹)，将复制的PKPM的字体.shx的文件 复制到CAD的字体文件夹中。


4. 4

   当我们再次用CAD打开图纸时，便不会呈现问号的问题。


5. 5

   我们在Fonts文件可以发现，后缀为.shx的文件为字体文件，我们打开CAD图纸，显示贫乏字体时，我们可以添加响应的.shx的文件。当然也可以网上下载响应的字体。
