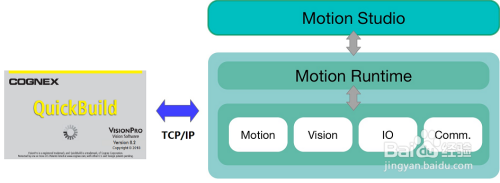

MAS节制器借由其PC-Based特征，能运行第3方Windows视觉软件，并透过研华Motion Studio开放的介面指令, 实现机械视觉与活动节制整合。本教程介绍如何让Motion Studio 与康耐视的VisionPro进行通信，实现活动节制与视觉整合。
目标：VisionPro进行Pattern Match, 将(x, y)座标传给Motion Studio后, XY轴移动到(x, y)座标
共分以下步调：
1.视觉： VisionPro视觉专案步调
2.活动节制：Motion Studio专案步调
工具/原料
- Motion Studio 1.71
- Motion Runtime 1.71
- QuickBuild
方式/步骤1-成立VisionPro视觉专案
- 1
编写QuickBuild应用法式

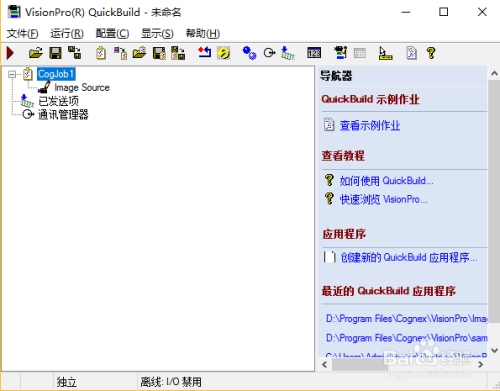

1.新建一个QuickBuild工程。

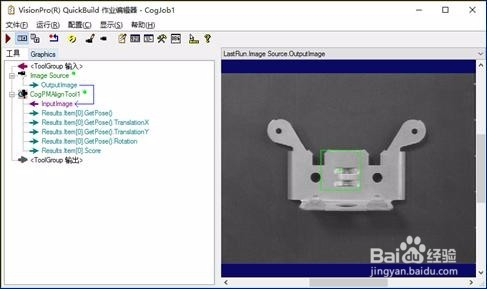

2.进入CogJob1，选择当地图像数据库图片（现实设备选相机作为图像来历），拉入CogPMAlign东西。利用CogPMAlign东西练习一块图像区域作为模板，完当作后，该东西可以输出匹配区域的中间坐标（X、Y）等信息。
- 2
设置装备摆设VisionPro通迅办理器

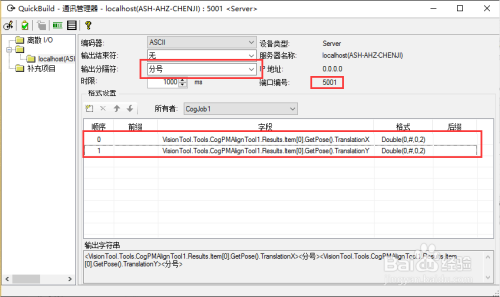

1.到QuickBuild本家儿界面，进入“通信办理器”，添加一个TCP/IP办事器
2.设置装备摆设办事器，选择VisionPro输出的信息用"分号"分隔，确认通信端口，将匹配区域的中间坐标（X、Y）放置到通信输出端口。
方式/步骤2-成立Motion Studio专案
- 1
新建工程

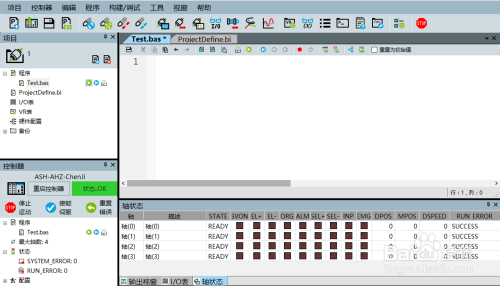

新建一个Motion Studio工程，并新建一个Task法式“Test”
- 2
编写节制法式

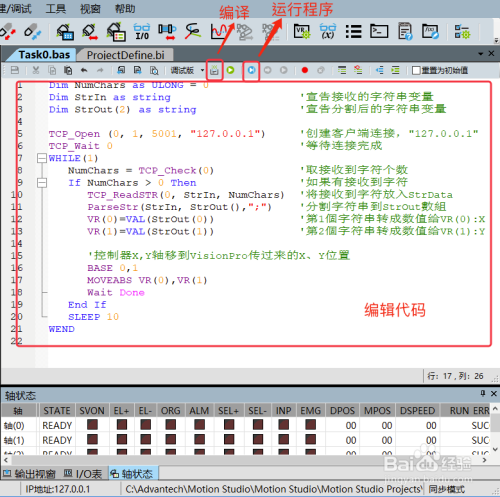

在Test.bas中，（1）编写如下代码，（2）点击编译，（3）编译当作功后，点击运行法式。
Dim NumChars as ULONG = 0
Dim StrIn as string '宣告接收的字符串变量
Dim StrOut(2) as string '宣告朋分后的字符串变量
TCP_Open (0, 1, 5001,"127.0.0.1") '建立客户端毗连，"127.0.0.1"
TCP_Wait 0 '期待毗连完当作
WHILE(1)
NumChars = TCP_Check(0) '取接收到字符个数
If NumChars > 0 Then '若是有接收到字符
TCP_ReadSTR(0, StrIn, NumChars) '将接收到字符放入StrData
ParseStr(StrIn, StrOut(),";") '朋分字符串到StrToken數組,
VR(0)=VAL(StrOut(0)) '第1個字符串转当作数值给VR(0):X
VR(1)=VAL(StrOut(1)) '第2個字符串转当作数值给VR(1):Y
'节制器X,Y轴移到VisionPro传过来的X、Y位置
BASE 0,1
MOVEABS VR(0),VR(1)
Wait Done
End If
SLEEP 10
WEND
- 3
执行法式

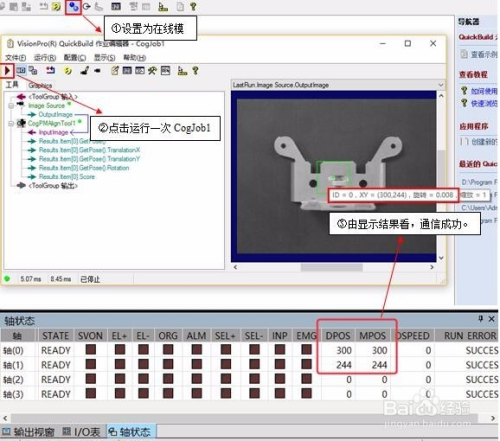

1. 将QuickBuild设置当作在线模式，然后运行验证成果。
2. 每运行一次QuickBuild中的CogJob1，QuickBuild会将成果经由过程TCP/IP传送给Motion Studio
3. Motion Studio会按照接收到的X、Y值，将X轴、Y轴移到到对应位置。
