工具/原料
- 装有Catia软件电脑一台
方式/步骤
- 1
打开软件后，点起头，如图1，利用此中零件设计，建立零件。这里先建立了一个球，经由过程扭转生当作，如图2。
- 2

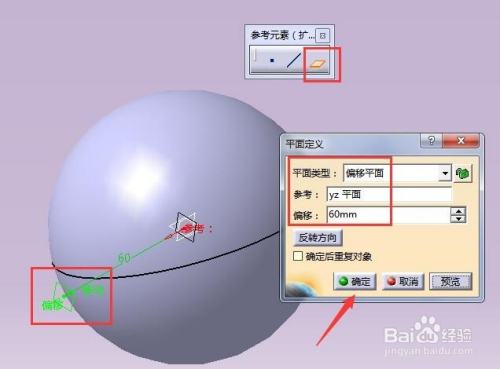

接下来为其绘制一个订交圆柱，凡是不是在曲面上绘制草图，且曲面选中后，进不去草图空间，必需选择平面，可以如下图，选择基准平面后，进行新平面建立，这里选择体例为偏移。
- 3
然后如图1，点击新建的平面，选择进入草图。按拍照交曲线投影绘制了此草图，如图2，将其建当作凸台。
- 4
选中草图后，建立了下图所示凸台，由图可看到曲面模子交线，即思绪为先新建垂直平面，由平面建立交线投影草图。
- 5

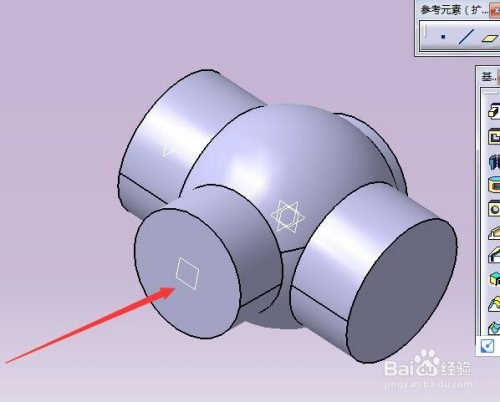

同理再经由过程偏移平面，以此为基准，建立了另一个垂直的柱体，如图其为空心布局，可以先如下图建立出实体后，再进行凹槽建立。
- 6
接着需要在球上开孔，如下图所示，同样建立一个平面，远离球体，在其上成立一个圆形草图，再选择凹槽东西，成果如图2所示，如许即可在曲面开孔。
注重事项
- 合理建立平面，还有其他体例成立平面，经由过程平面草图进行曲面模子操作。
