creo4.0添加标准模架

EMX供给了一系列快速设计模架和一些铺助装配功能，操纵EMX添加尺度模架可以缩短模具设计周期。之前经验介绍了新建模架项目，此经验介绍如何添加尺度模架。

1creo4.0新建模架项目

工具/原料

• 有EMX10.的creo4.0
• 电脑

方式/步骤

1. 1

   设置工作目次，并打开模具设计文件gaizi.asm。（此文件为之前经验建立）

   1creo4.0新建模架项目


2. 2

   切换到“EMX装配”功能选项。


3. 3

   在“模架”区域，单击“装配界说”。弹出“模架界说”对话框。


4. 4

   在“模架界说”对话框，单击”从文件载入组件界说“按钮。弹出“载入EMX装配”对话框。


5. 5

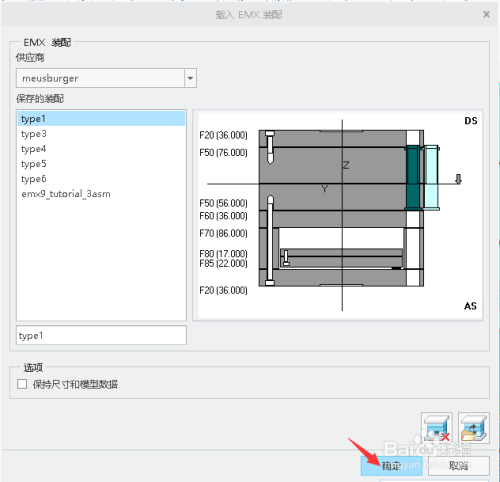

   在“载入EMX装配”对话框，供给商栏选择”meusburger"，保留的装配列表中选择“type1"，在”选项“区域中打消选中“保留尺寸和模子数据”复选框，单击“载入EMX装配”对话框中的”从文件载入组件界说“按钮。


6. 6

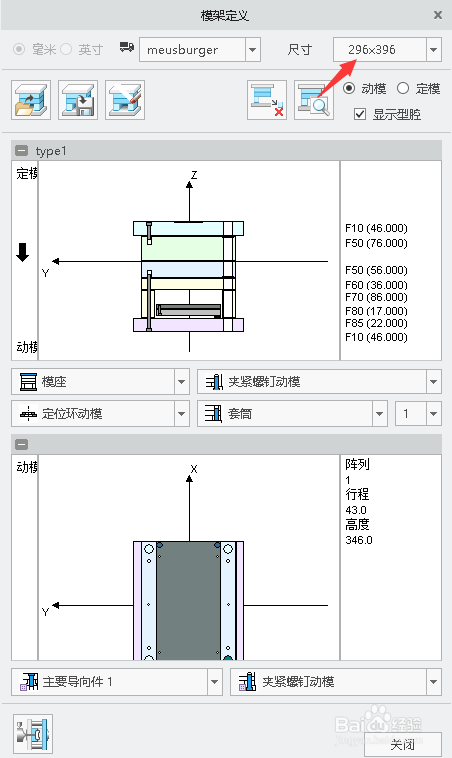

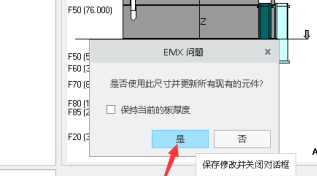

   在“模架界说”对话框中的尺寸栏选择“296X396”，此时弹出“EMX问题”提醒框，单击“是”。软件起头载入模架。


7. 7

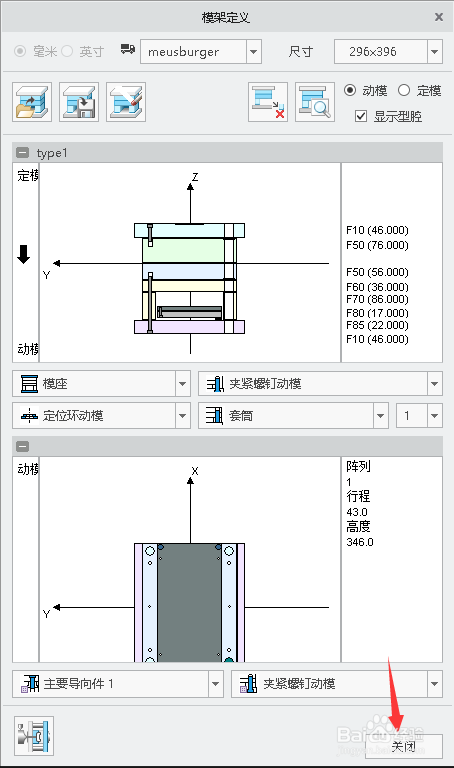

   单击“载入EMX装配”对话框中的“确定”按钮，单击“模架界说”对话框中的“封闭'按钮。


8. 8

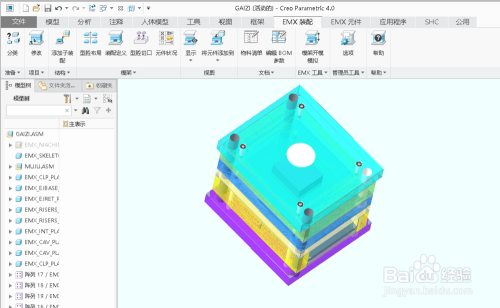

   载入的模架如下图。
