autocad是一条目壮大的工程制图软件，在良多方面都有应用。autocad plant3D 是以autocad 为平台的一条目三维工场设计软件，简单点说autocad plant3D包含了autocad，所以autocad plant3D的操作和autocad 的操作很是相似，这条目软件相对较年夜、较复杂，可是一步一步领会了今后你必定也能很好地利用的。今天我们就来讲讲如何快速画一个带有管道的设备模子。
工具/原料
- 电脑
方式/步骤
- 1
按照前面的操作画好了设备模子，设置好了项目今后就可以来画管道了。
- 2

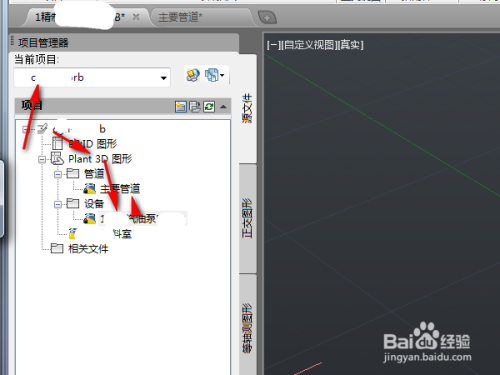

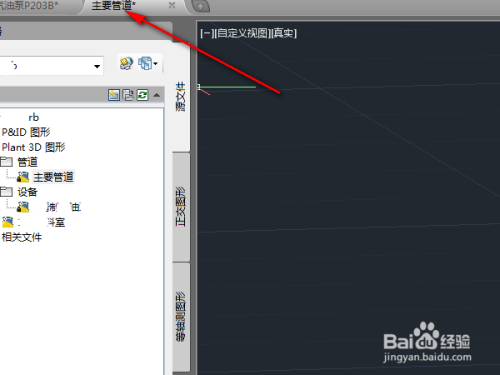

在plant 3D图形文件夹下新建管道文件夹，然后新建一个文件定名为本家儿要管道，打开本家儿要管道文件。
- 3

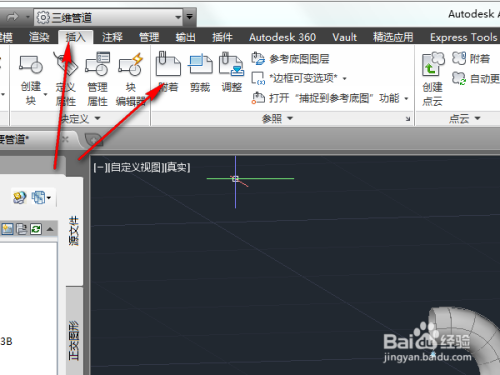

画管道先要定位，需要参照设备的位置。点击插入——附着。
- 4

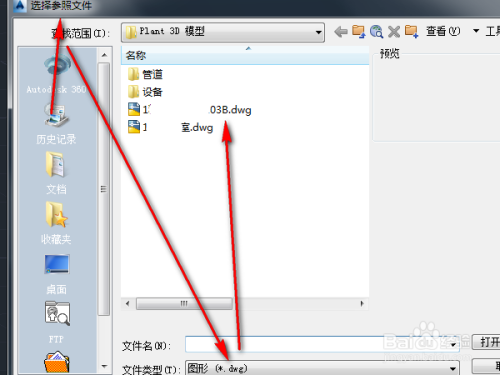

在弹出的对话框中点窜文件类型为.dwg，然后选择设备文件，点击打开。
- 5
进入操作界面后点选插入设备，插入的设备是灰色的，不成编纂。
- 6

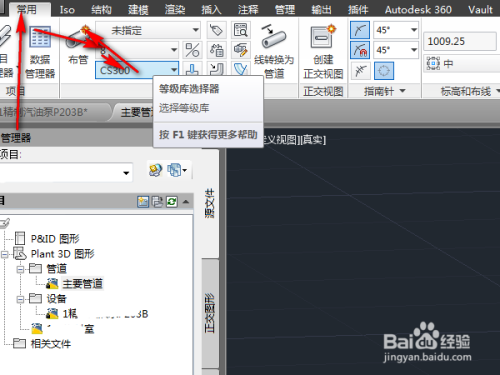

接下来就是绘制管道了，点击常用——选择管道尺寸——选择管道压力品级——点击布管。
- 7
在设备上点选布管肇端点。
- 8

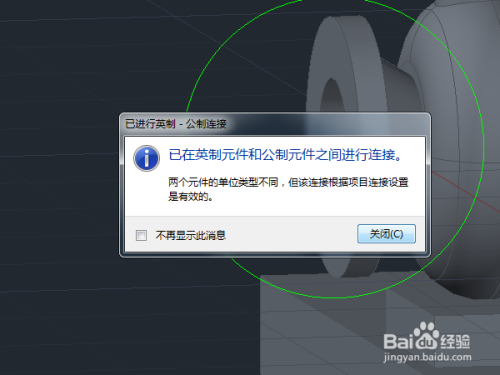

弹出了一个警告，可以忽略。
- 9

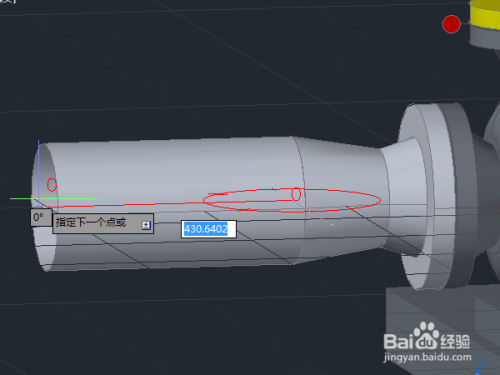

接着选一个点，就绘制出了法兰和一段管线了，若是你想改变管线的绘制平面，输入p号令。
- 10
绘制好的根基管线就是如许的啦。
