盒体东西，对于壳体模子建立，十分便利，不必画复杂的草图，经由过程凸台或连系凹槽等操作生当作壳体。而是可先绘制实体，然后指定厚度，去除特定面，快速建立此类壳体模子。接下来介绍，该东西如何设置及利用。
工具/原料
- 装有catia电脑一台
方式/步骤
- 1
盒体东西，位于零件模子模块，经由过程起头，找到此模块，进行新模子建立，如下图。也可打开已建好的CATPart格局文件。
- 2

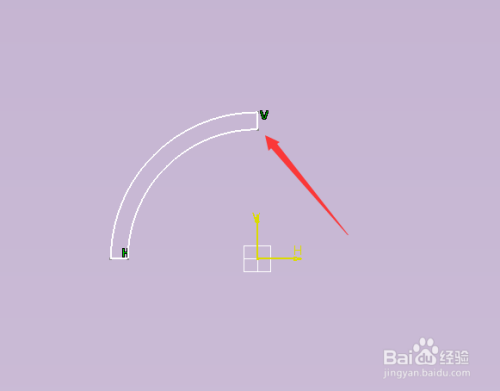

若是不利用盒体东西，凡是对于扭转体，可经由过程成立特别的草图，如图1，然后将其扭转获得所需实体。
- 3

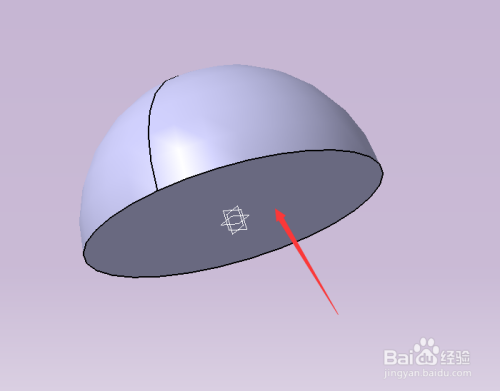

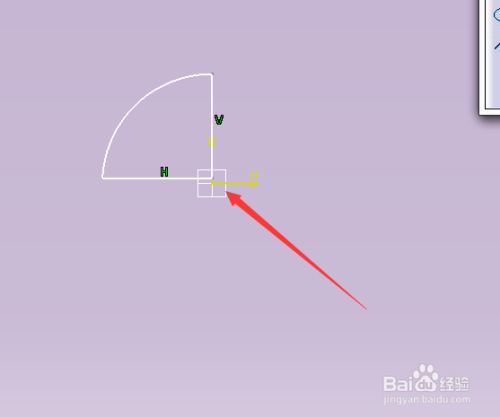

利用盒体东西，可更便利建模。首先建立下图1草图，同样经由过程扭转，获得图2的实体，此时其为整体，接下来需利用盒体东西。
- 4

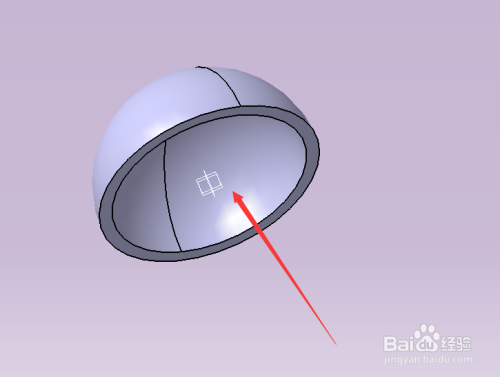

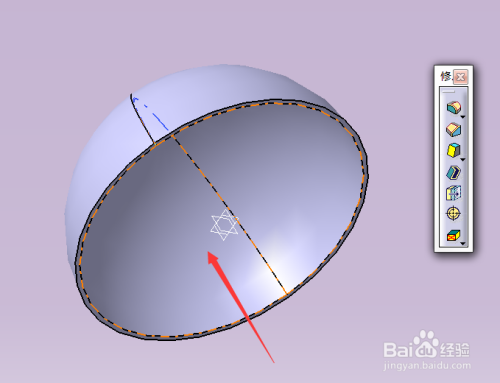

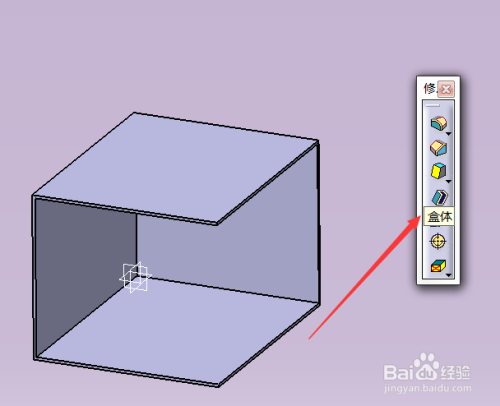

找到盒体东西栏，如图1，点击该东西图标，会弹出设置框，移除面选择图中粉红面，其他厚度面，可不选；厚度分内侧、外侧，基准是图示曲面，即若是想连结外尺寸不变，可以设置内侧厚度。设置完当作，确定，结果如图2。
- 5

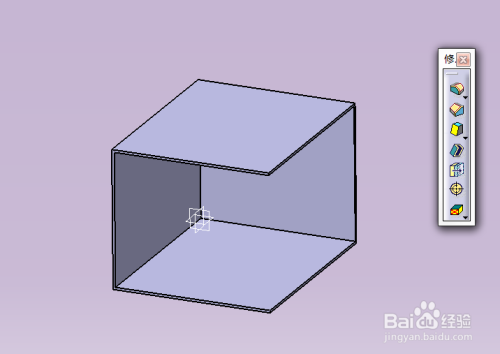

移除的面暗示不保留这一面，如下图1，选中3个面，进行移除，确定后，如图3，剩下的3个带厚度面，会保留。
- 6
而若是只选择图1所示两面，确定后，如图2，可看到对应结果。如许盒体东西的表里侧厚度设置，及移除的面设置等，介绍完当作。
注重事项
- 按照需要合理选择去除面，剩下的面即可达到所需结果。
