有时辰我们需要把3D数模转当作2D图纸，2D图纸是良多软件都可以打开阅览的，并且2D用来做手艺资料存档很好用，所以我供给一个基于proe5.0版本的3D软件的3D数模转换2D图纸的转换方式给大师参考。
工具/原料
- 笔记本或者台式机一台
- 电脑安装了proe5.0和AUTOCAD软件
方式/步骤
- 1

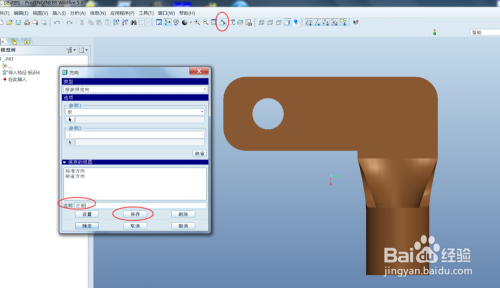

1.打开要转换的3D数模，同时把数模调整到正面，如图：
- 2

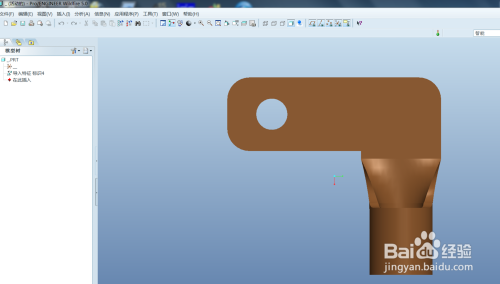

如图操作保留一个正面视图：
- 3

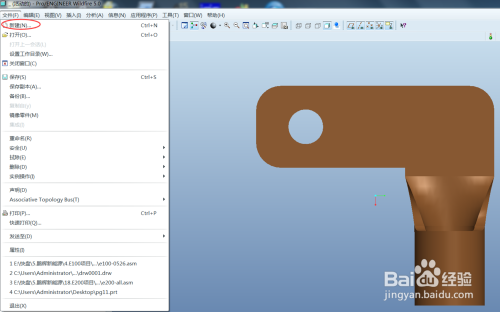

点击新建文件，然后选择保留为“画图”。
- 4
接下来模板选择“空”，大小自由选择，若是要打印出来的，最好选A4。
- 5

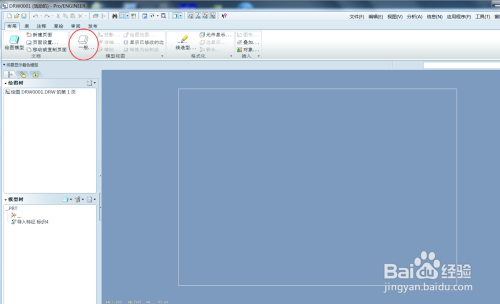

打开画图界面后点击“一般”，然后在A4页面内空白处点击鼠标左键，再选择“正面”的视图，如图：
- 6

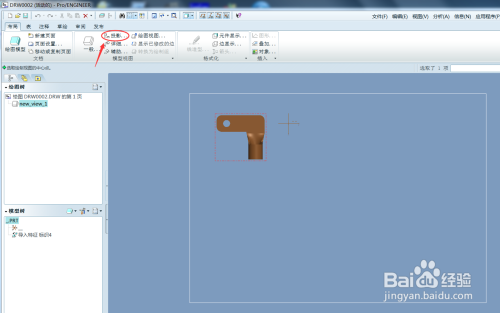

视图打开后，点击“投影”，然后沿着右边空白处点击鼠标左键，可以投放一个扭转90度的投影，如图：
- 7
用同样的操作方式，一般投放4个视图加一个侧面图就可以了，同时点击去失落虚线，让视图清楚。
- 8
点击“消影”就可以看到2D的图形线框了。一般点击消影之后，都要放年夜或缩小一下页面才能看到转换后的线框，这个应该是页面刷新的问题，对转换没有影响。
- 9

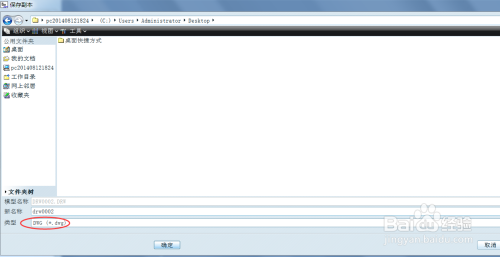

最后就按照如下步调保留当作“DWG”格局就可以了。
- 10

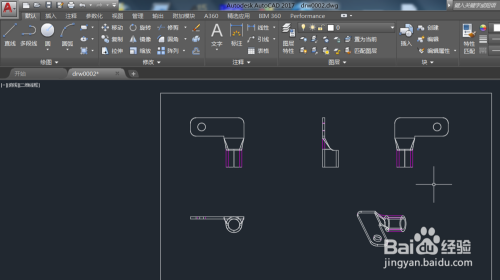

利用AUTOCAD软件打开转换保留好的2D图纸结果如下，到这里3D数模就转换当作了2D图纸了！
注重事项
- 操作第6步的时辰，要注重连结每个视图之间的间距。
