CFD-post如何生成指定面的速度云图

当数值模拟的成果算出来了，我们想要生当作一面上的速度云图，那该怎么办呢？下面就由小编来为大师道来！

工具/原料

• CFD-post软件

方式/步骤

1. 1

   首先打开我们电脑上的CFD-post软件。然后导入本身想要处置的数据。不会导入数据请参看下面链接经验。

   0CFD-Post软件如何导入Fluent计较的数据


2. 2

   点击Loaction栏下的Plane。在Loaction中建立一个平面。如图所示。


3. 3

   为本身的平面定名，这里我将其定名为Plane 1。然后点击“OK”。如图。


4. 4

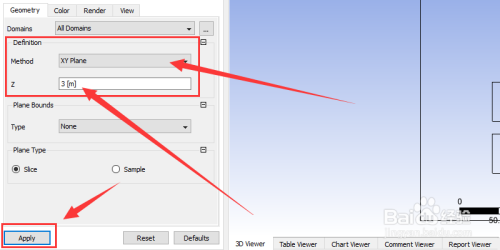

   选择界说平面的方式。这里我选择的是XYplane，在Z栏输入的是3。也就是我界说的是Z=3的平面。在点击“Apply”。如图所示。


5. 5

   然后在本家儿界面选择轮廓线图标，输入建立轮廓线图的名字。点击“ok”。如图所示。


6. 6

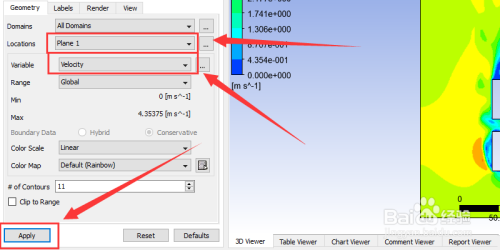

   在Geometry面板下的Loaction栏选择我们方才建立的平面Plane 1。变量栏中选择速度变量，点击Aplly。如图。


7. 7

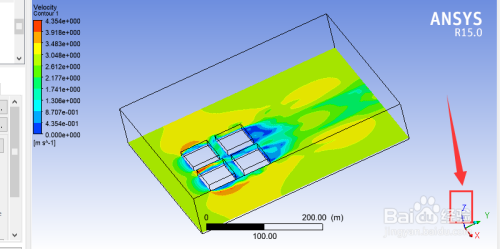

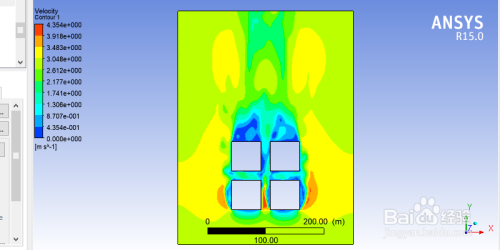

   我们发现速度云图是三维的，我们点击显示区域的Z轴，将其酿成俯视图。如图所示。


8. 8

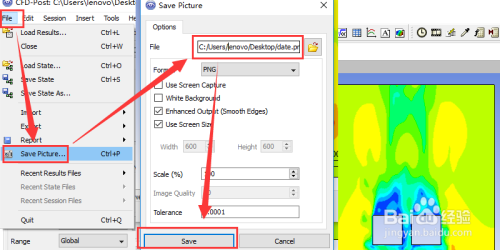

   最后依次点击“File”>"Save picture"。选择保留路径，点击“Save”进行保留图片。如图所示。
