工具/原料
- 装有HyperMesh软件
方式/步骤
- 1

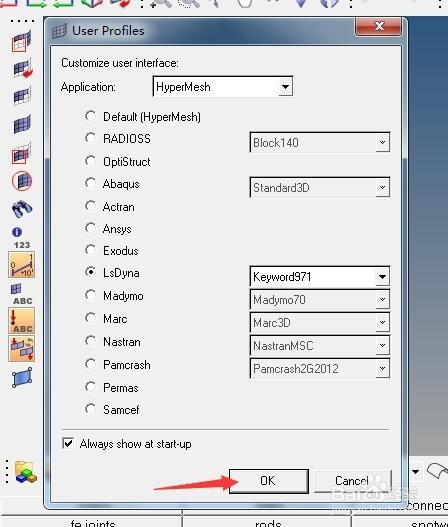

首先,按照具体项目需求,选择对应求解器,对于分歧模版,beam建立方式一致,利用的东西位置一致。

- 2
接着需要包管至少有两个节点,用于界说beam单位,这里建立了两个节点,可见界说此类单位,至少需该数量节点数。

- 3

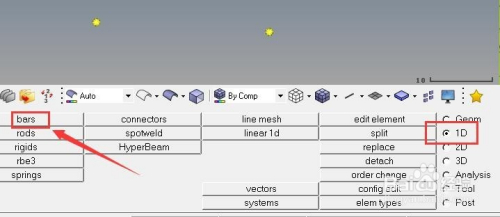

然后找到1D下的东西,如图所示,为bars,点击进入其东西面板,进行节点选择后,进而建立。

- 4

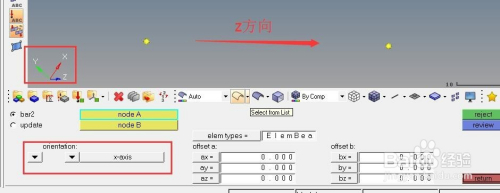

进入建立页,节点a选择此中一个,b选另一个,注重下方orientation需要选择和两个节点分歧的偏向,一旦不异,梁单位可正常建立,可是计较会犯错。

- 5

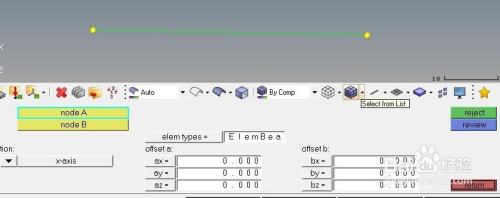

点选完节点后,即如下图1,完当作了建立,接着如图2,同样在1D下,启动Hyperbeam,进行界面几何建立。


- 6

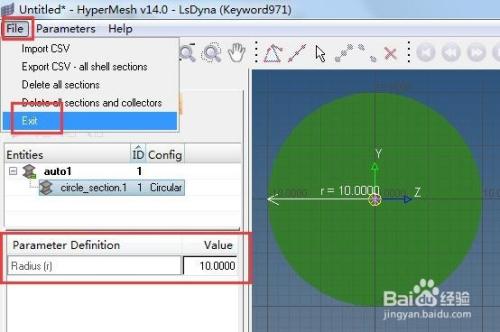

然后如图1,选择了尺度外形中的circular即圆形,点击建立,如图2,设计好半径,经由过程左上角路径退出编纂。


- 7

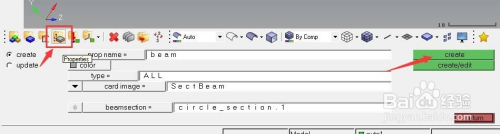

接着model中可以看到多出一项。接下来需要为梁单位联系关系截面,如图2,建立properties,设置如图,进行建立。


- 8

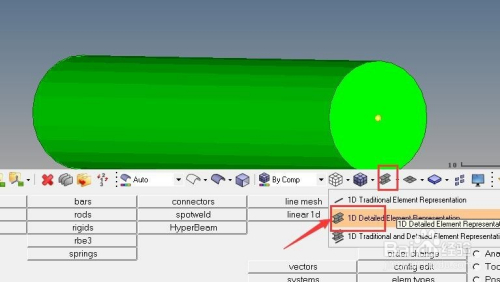

最后找到此部件,为其联系关系properties即可。然后如图2,切换1D单位显示,即可现实显示出界面特征。


注重事项
- 打开梁单位截面显示,可看到现实结果。
- 感激阅读,接待点赞、投票、保藏,感谢!
