CAD三维机械建模实例教程

在CAD中如何进行三维建模，下面一路来看看实例。

工具/原料

• AUTOCAD2004
• 电脑

方式/步骤

1. 1

   打开AUTOCAD2004软件，并新建图形，将视图设置为西南等轴测，再操纵UCS号令，将视图沿Y轴扭转90度


2. 2

   绘制根基图形，再利用面域号令将图形转化为面域


3. 3

   利用拉伸号令，将面域沿Z轴偏向拉伸为实体


4. 4

   将坐标系设置在实面子上，并绘制图形形当作面域


5. 5

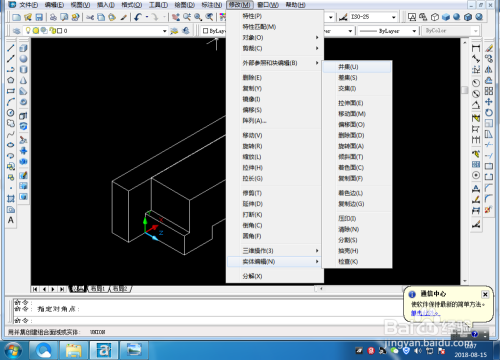

   将面域拉伸当作实体，再操纵三维编纂的并集，将两个实体归并为一个整体


6. 6

   操纵差集号令绘制两个半圆


7. 7

   将棱角边进行倒圆角


8. 8

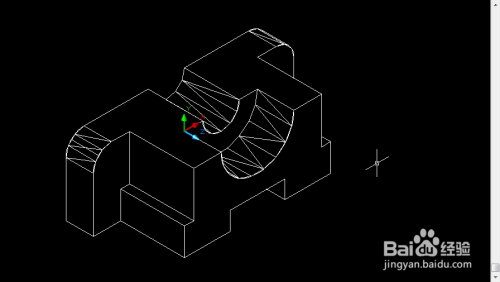

   再操纵差集号令绘制圆孔，获得最终的三维建模图形
