如何在ANSYS Maxwell中设置电压

我们用ANSYS Maxwell做电的仿真模拟时，时常会碰着要设置系统的电压。出格是对于初学者，往往不知道怎么设置电压。下面就由小编来为大师介绍如何在ANSYS Maxwell中设置电压。

1如何在ANSYS Maxwell中添加材料

工具/原料

• ANSYS Maxwell

方式/步骤

1. 1

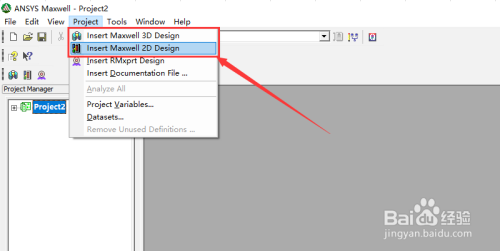

   首先打开我们电脑上的ANSYS Maxwell软件。然后建立一个2D设计工程。如图所示。


2. 2

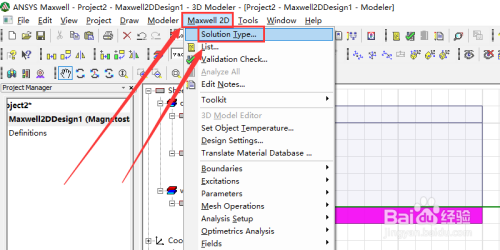

   然后在菜单栏中的Maxwall 2D中点击solution type...。进入求解类型设置界面。如图所示。


3. 3

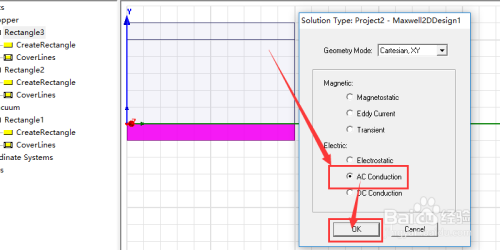

   然后在求解类型设置界面中，把电的类型选择AC conduction。然后点击ok。如图所示。


4. 4

   然后画出3个长方形。使得第二个长方形和第三个长方形夹着第一个长方形，而且使它们对齐。如图所示。


5. 5

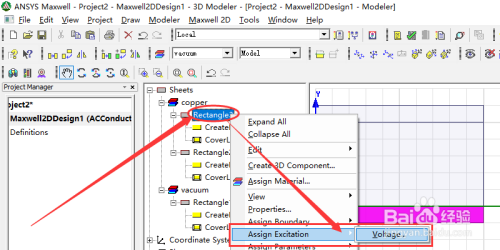

   我们可以把rectangle2和rectangle3材料改为铜，参照下面链接即可点窜，也可以不改。然后我们用鼠标右击rectangle2，再点击Assign Excitation和Voltage。如图所示。

   1如何在ANSYS Maxwell中添加材料


6. 6

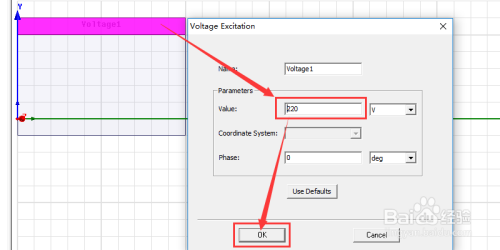

   然后在Voltage Excitation界面里的Value栏中输入220。再点击ok。如许我们把rectangle2的电压设置为220V了。


7. 7

   然后我们用鼠标右击rectangle3，再点击Assign Excitation和Voltage。如图所示。


8. 8

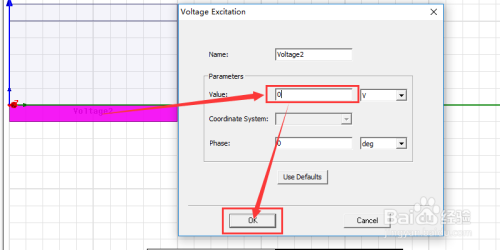

   然后在Voltage Excitation界面里的Value栏中输入0。再点击ok。如许我们把rectangle3的电压设置为0V了。如许两头的电压就设置为220V啦。
