在CAD软件操作中，我们经常建立CAD块来帮忙本身画图，以提高画图效。但在现实操作中，初学者和一些常用CAD但又不怎么熟悉CAD的人对CAD块的概念比力恍惚，对建块，点窜块及块更名不怎么熟悉，出格是对块的点窜，良多人直接把它炸开再进行点窜，那长短常不准确的，那只会让你的CAD图纸变得无比的复杂，随之而来就是整个图纸变得很是的卡。
下面我们就来说说如何对块进行点窜。常用的有两种：
1，号令：Bedit 窗口模式进行块点窜。
2，号令：Refedit/Refclose 图形模式进行块点窜。
工具/原料
- 电脑，CAD软件
- CAD块
1.窗口模式进行块点窜（Bedit)
- 1
首先讲讲窗口模式如何对块进行点窜（Bedit)。

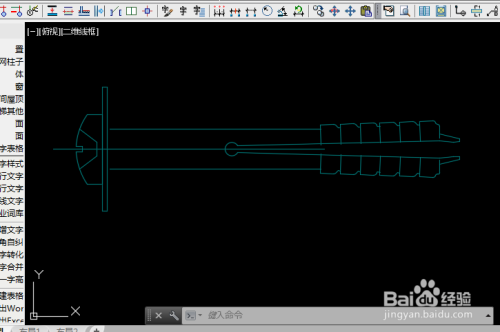

如下图，我们想对这个螺栓块进行点窜
- 2

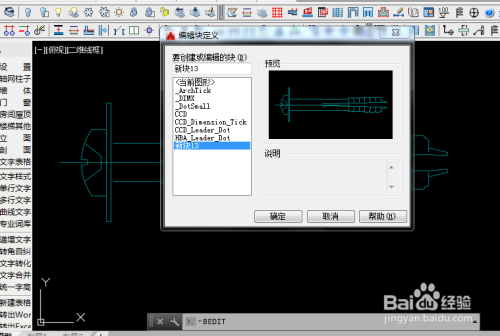

在号令行中输入Bedit后再空格键，CAD就会弹出一个“编纂块界说”的对话框，选中要点窜的螺栓，按确定。
- 3
整个界面就进入了块编纂器界面，在界面里，块不再是一个整体，而是酿成了分体，我们可以对块进行想要的点窜，点窜完之后，封闭块编纂器并保留点窜好的块就行了。
2.图形模式进行块点窜(Refedit/Refclose)
- 1

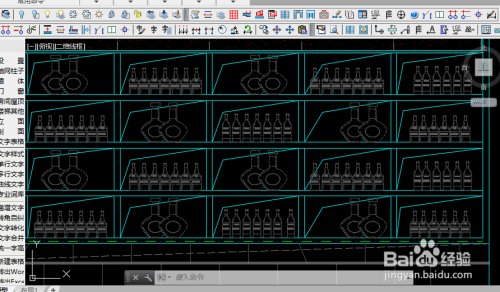

如下图，我们要对酒瓶这个块进行点窜。
- 2
那我们就在号令行输入Refedit（进入块编纂）按空格键，接着号令行会提醒“选择参照”，同时十字光标会酿成矩形，如图：
- 3

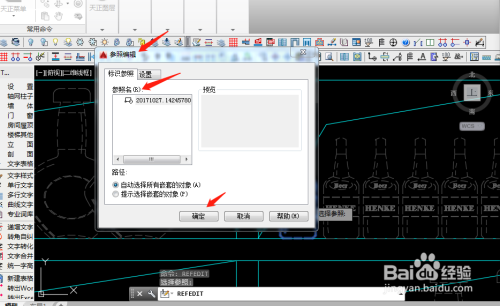

我们用矩形光标选中要点窜的酒瓶块，系统会弹出块参照编纂对话框（这里需要注重一个问题，若是要点窜的块没有含别的的块，参照名中只会显示一个块名，那直接按确定就行了，若是要点窜块还含有其它的块，那我们要在参照名中选择真正要点窜的块，再按确定）
- 4
按确定后，CAD模形界面就进入块编纂界面，在整个界面内，除选中的块外，其它不异的块城市被埋没，同时，与点窜块不相关的工具城市变暗而且锁定无法编纂（也就是说，除了选中的块可以编纂外，其它的工具都不克不及编纂）。如许点窜块益处多多，有整个图形做参照。
- 5
对块点窜完之后，再在号令行中输入Refclose(封闭块编纂）空格键，便进入了CAD模形界面，到此时，块点窜就完当作。
