动态块--拉伸块的创建

在CAD画图中，往往需要把一些块拉长拉短，固定块是无法实现。在这种环境下，就需要建立拉伸块。

工具/原料

• 电脑
• CAD2016

方式/步骤

1. 1

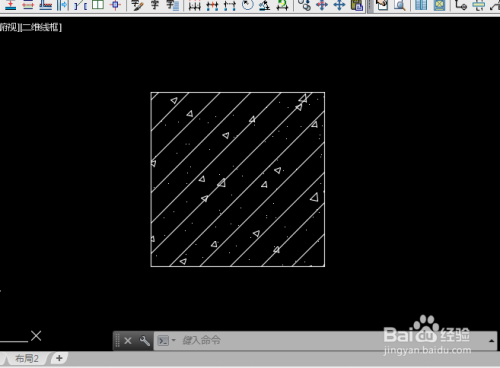

   用“B"创块号令建立一个简单块aaaaa，如图：


2. 2

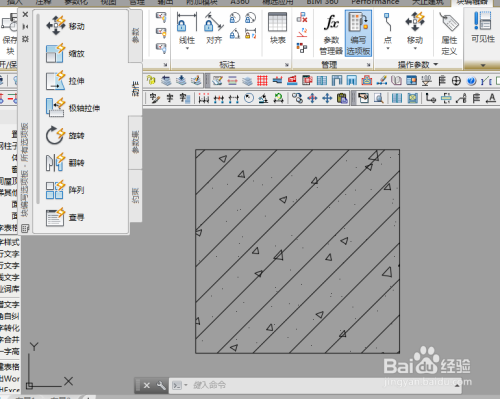

   用“Bedit”块编纂号令进入块编纂界面临块aaaaa进行参数设置。


3. 3

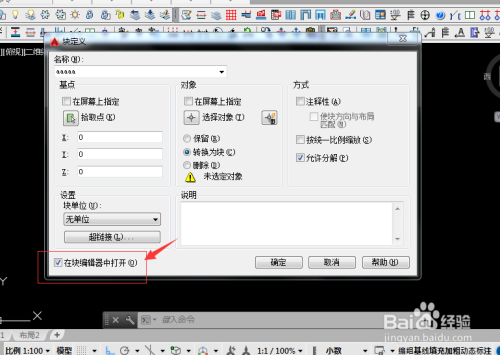

   或者在建块时，在块界说对话框中的“在块编纂器中打开”前打勾，同样也可以进入块编纂界面


4. 4

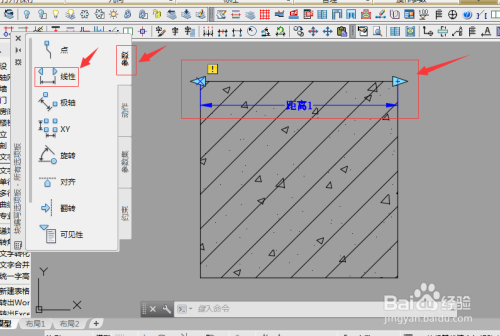

   点击参数中的线性在图形中标上线性参数（距离）。


5. 5

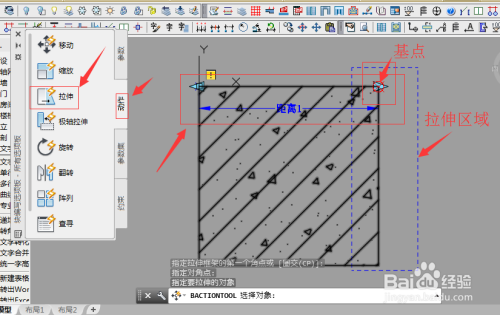

   然后点击动作中的拉伸再按照号令行的提醒：选择参数-----指定基点------指定拉伸区域-------选择对象------按鼠标右键完当作编纂-------保留再封闭块编纂器。


6. 6

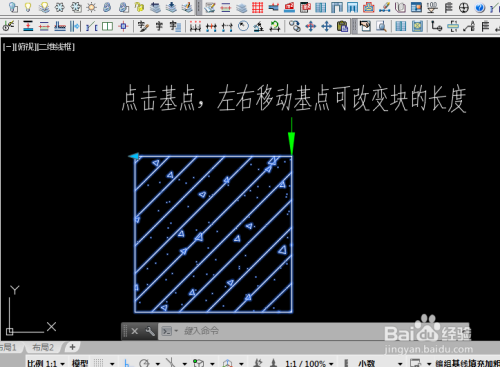

   到此，一个可拉伸式块建立完当作，拔取块中设置的基点，就可以摆布拉伸改变块的长度。



注重事项

• 其它版本的拉抻式块的建立操作与上述一样。
