CAD是在产物设计，工业设计方面经常用到的电脑辅助设计软件。经由过程三视图的尺寸把控，从而把握整体的产物轮廓和内部系。可以说CAD中最主要的就是尺寸标注了，所以今天小编给大师带来是CAD如何设置标注样式教程。
方式/步骤
- 1

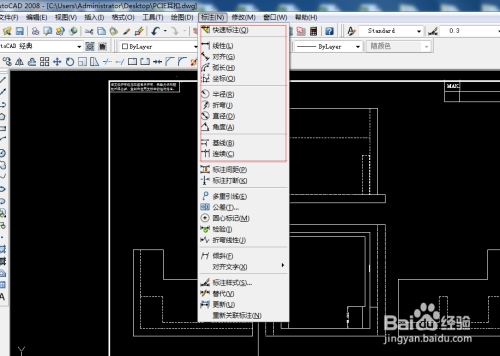

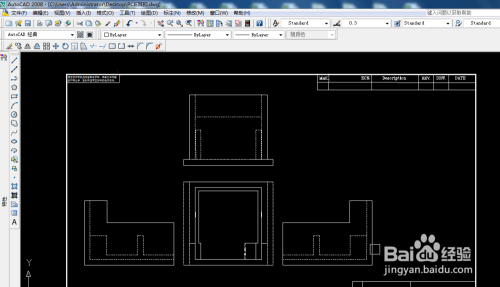

首先我们打开AUTO CAD,利用Ctrl+n新建一个文件，就文件之后上面有起头我们点击标注就可以看到所有的标注形式。好比线性标注，快速标注等，如下图所示。
- 2

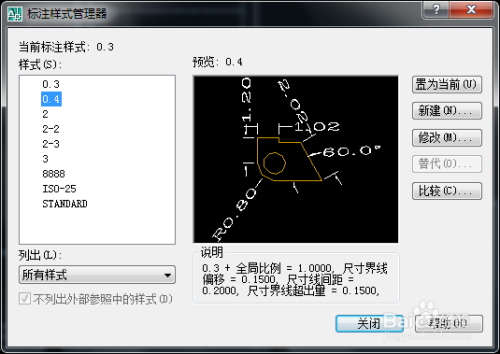

之后我们找到上方的标注，然后把光标移动至标注样式图标上即可呈现标注样式，我们点击进入，就可以看到之前设计好的多种标注样式，如下图所示。
- 3

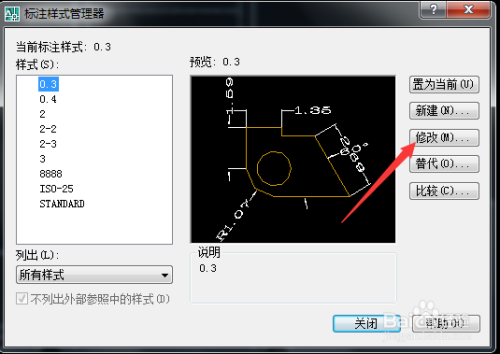

我们点击我们之前我们设置好的肆意一个标注样式，然后点击右边的点窜，即可进入样式点窜页面，如下图所示。
- 4

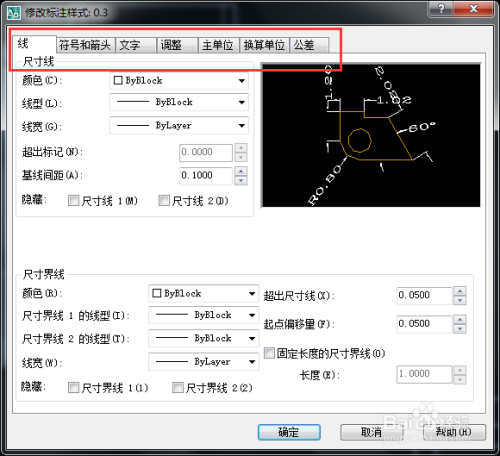

我们进入样式点窜页面之后，可以看到样式点窜包罗线，符号和箭头，文字，公役参数设置，如下图所示。
- 5

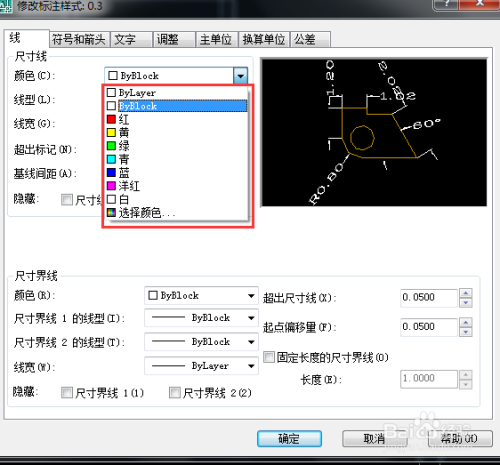

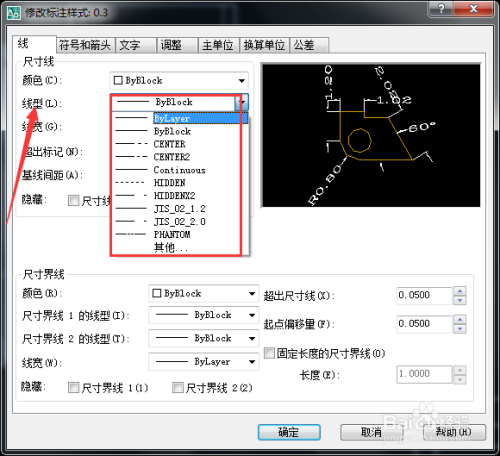

我们首先对线的样式进行调整，包罗线的颜色、线型，线宽，超出标识表记标帜，极限间距等参数，我们将其设置为本身需要的参数即可，如下图所示。
- 6

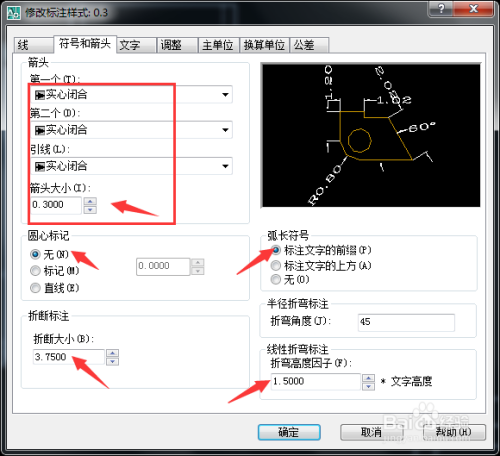

接着，我们设置符号和箭头。我们将第一个箭头，第二个箭头均设置为实心闭合，然后将引线也设置为实心闭合，然后将箭头大小设置为0.3即可，如下图所示。
- 7

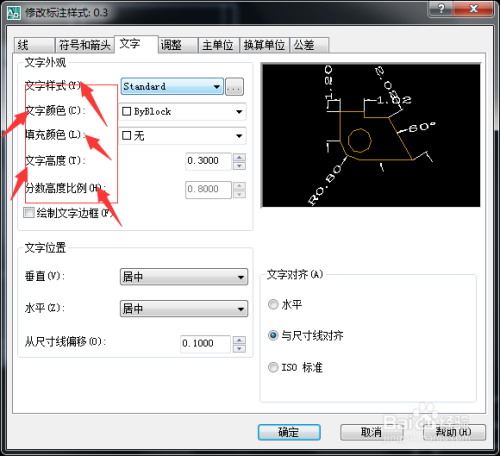

再接着，我们设置文字样式。文字字体可以设为宋体，罗马体等，文字颜色设为物色，填充颜色为无，最后我们再设置文字高度为0.45，设置文字位置为垂直居中，程度居中，如下图所示。
- 8

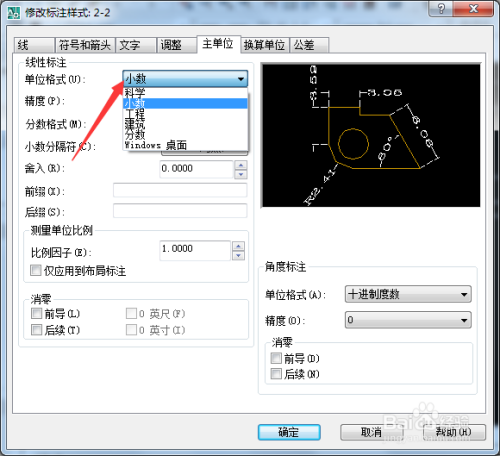

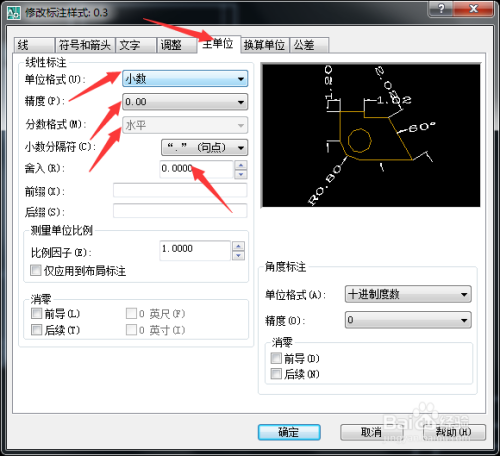

接下来，我们设置本家儿单元。我们依据现实环境设置本家儿单元的格局，可以设置为小数货整数，一般将精度设置为保留两位小数，设为舍入即可，如下图所示。
- 9
接着我们设置公役，公役的体例有对称，极限公役等，一般环境下设置为对称工程，然后将精度设为保留两位小数，在此设置页面可以对上误差和下误差进行预定酒店值设置，设置高度比例为1，具体设置如下图所示。
- 10

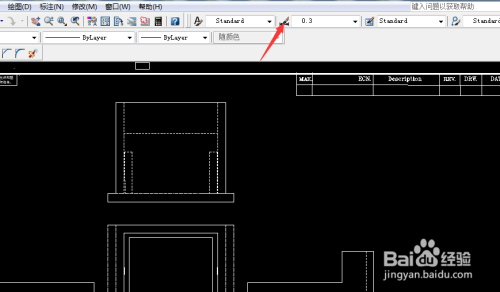

好了，设置完当作之后，我们回到图纸页面，点击标注-快速标注，选中好后，就可以发现标注样式已经设置为我们之前设置的了。今天的CAD如何设置标注样式教程就为大师介绍到这里，但愿对大师有所帮忙。
