3Dmax如何导入平面图

        在三维制图中，为了使比例加倍精确，我们往往会将cad图导入到3Dmax软件中进行建模。那么，3Dmax应该如何导入平面图呢？今天小编就给大师讲讲导入平面图的方式。

工具/原料

• AutoCAD 2013
• 3Dmax2012

方式/步骤

1. 1

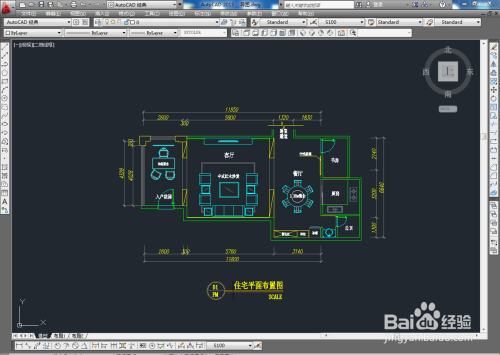

   打开AutoCAD 2013软件，将我们要导入的平面图源文件打开。打开后将图纸的标注、文字、门、家具选中，按【Del】键删除，只留下我们需要的墙和窗；


2. 2

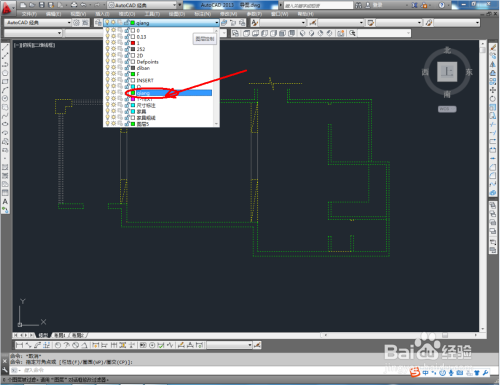

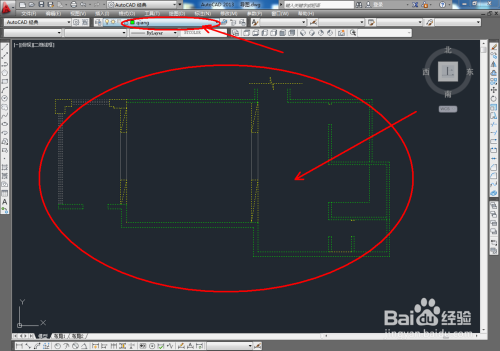

   选中整个图形，点击上方图层办理，将所有的线条全数同一到统一个图层，按下键盘【W】键，弹出写块对话框，我们将【单元】改为毫米后保留；


3. 3

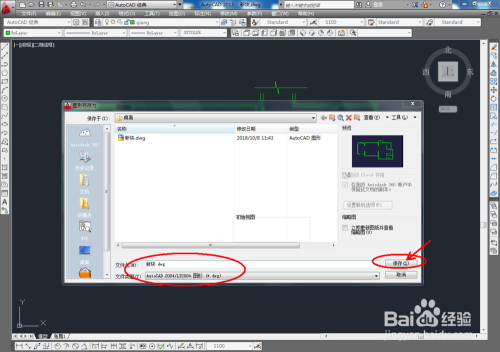

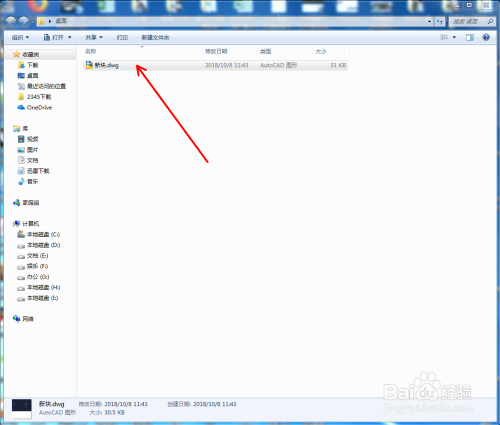

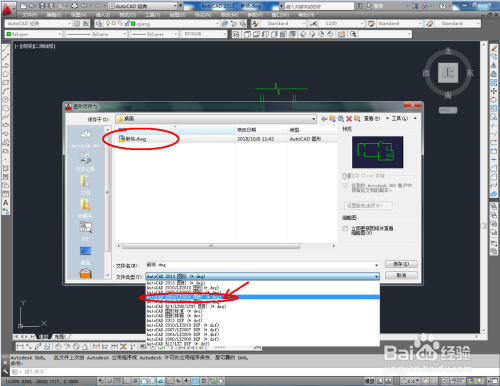

   双击打开保留好的新快文件，点击【文件】-【存储为】将文件保留为AutoCAD 2014.dwg（因为AutoCAD低版本导入3Dmax软件较为合适）；


4. 4

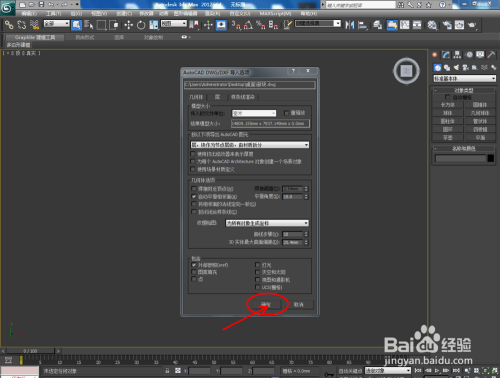

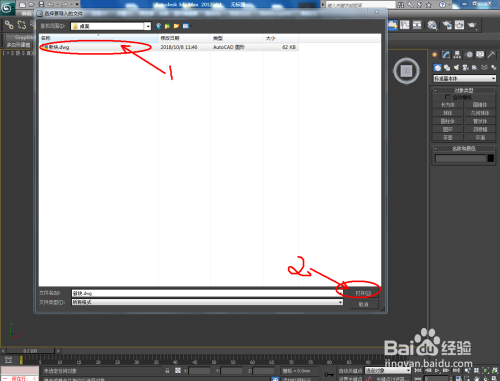

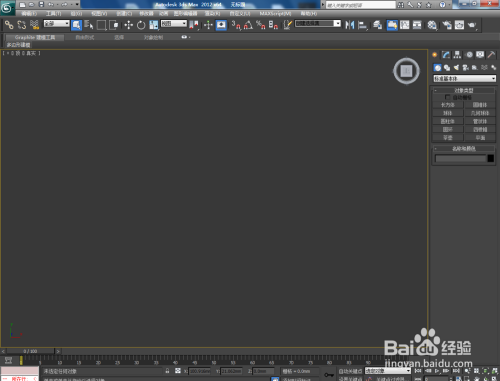

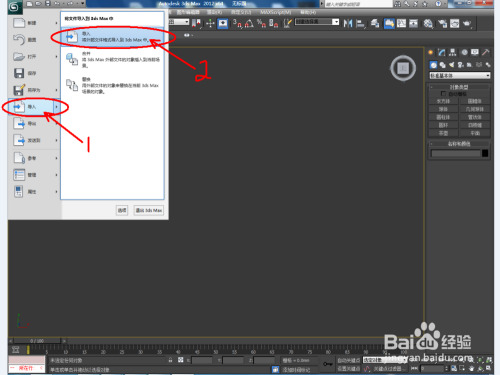

   打开3Dmax2012软件，点击左上角软件图标，点击【导入】-【导入】，选择新块文件，点击【打开】，弹出对话窗口后，点击确定，平面图便导入了；


5. 5

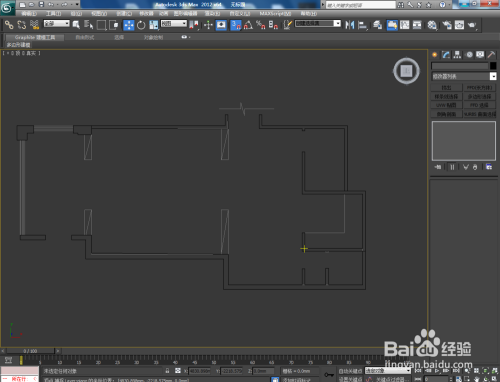

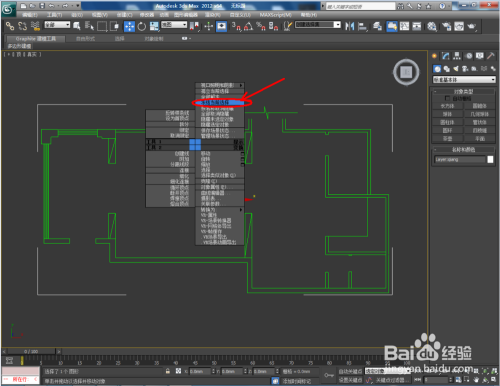

   选择该平面图，将底部坐标值改为“0,0,0”后，点击鼠标右键，选择【冻结选定对象】，将平面图固定好，如许导入图纸就已经完当作；


6. 6

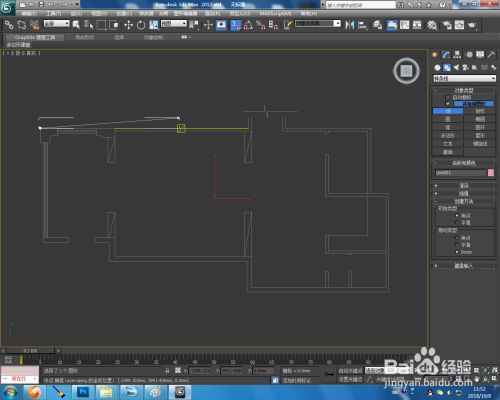

   最后，我们就可以对平面图进行捕获建模，使做出来的结果尺寸比例加倍精确。
