HFSS中如何沿直线方向复制出多个实体

在HFSS建模中，有时辰我们需要建多个不异的实体模子，若是一个一个的建模就太麻烦了，我们可以利用加倍快捷便利的方式，事半功倍。

工具/原料

• 电脑
• HFSS软件

方式/步骤

1. 1

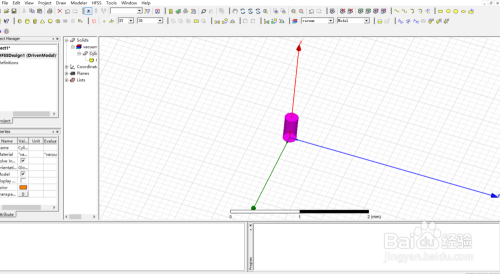

   首先选中要复制的实体。（按O键选中实体，按F键选中面）


2. 2

   点击右上角Edit>Duplicate>Along line(直线复制)


3. 3

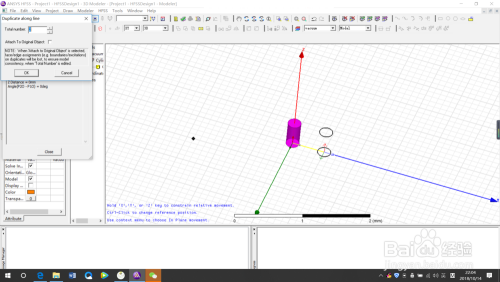

   然后选一个基准点，我选择的是圆柱底面的圆心，然后选择你直线复制的偏向和间距，我选择的是Y轴正偏向，点击左键，左上角会呈现一个对话框。


4. 4

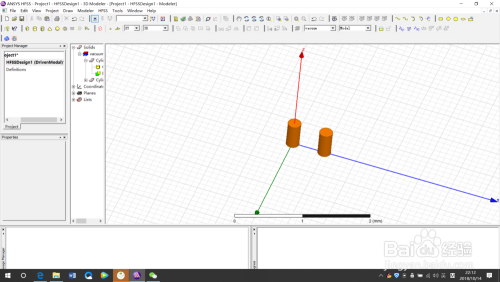

   接着输入要复制的个数，输入2，就是复制出一个，加上本来的就是两个，再点击OK就可以复制出多个不异实体。



注重事项

• 要选中实体。
• 在输入复制数目的对话框中不要勾选下面的Attach小方框，不然复制出的实体味跟本来的实体联系关系在一路。
