在CAD制图中，经常会碰到画装配图，因为装配图是很多零件组装而当作，线条太多，很轻易在修剪零件线条的时辰错修当作其他的零件，可是若是把要修剪的零件编纂当作块，在块编纂器里修剪，就会很轻易解决这个问题，下面我以螺栓螺母的装配为例，给大师介绍一下：
工具/原料
- 电脑
- 安装CAD软件
方式/步骤
- 1
1、如图，此时螺栓，螺母零件图还没有编纂当作块，这个时辰选择的时辰会呈现很多蓝点。
- 2
2、选择螺栓，单击右键“剪切”，再右键“粘贴为块,此时选择螺栓（注重：只有一个蓝点，因为此时的螺栓已经当作块，不是刚起头的很多线条了，是一体的）。
- 3

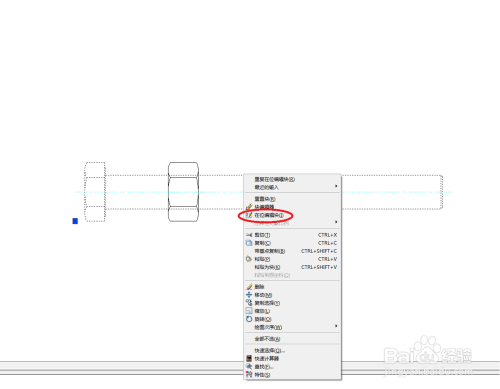

3、螺母和螺栓一样也编纂当作块，中间线对齐安装到螺栓上，单击右键“在位编纂块”，如图：
- 4
4、此时进入到螺栓的块里面编纂，螺栓的所有线条都可以用修剪，螺母就算修剪的时辰手误碰着，也不会修剪失落。
- 5
5、修剪完今后，如图依次点击，便完当作了在块内队螺栓的修剪。
- 6
6、此时，螺栓和螺母仍是各自为块，不会像线条那么凌乱，如图。
注重事项
- 因为是做教程，用的零件比力简单，若是做一台设备的装配图的话，用此法子绝对事半功倍。
- 此教程为本人制图的切身履历，但愿能帮到大师。
