AutoCAD多线样式的界说中，封口界说为节制多线起点和端点的封口形式。
工具/原料
- 电脑
- AutoCAD2014
1.直线
- 1
显示穿过多线每一端的直线段。
选择【格局】│【多线样式】号令，弹出【多线样式】对话框，选择新建的“四条线”多线样式，预览如下图，点击“点窜”。
- 2
打开“点窜多线样式：四条线”，点击直线“起点”和“端点”，然后点击确定。
- 3
点击“确定后”，预览样式发现多线两头被线段封口了，且封口样式为直线。
2.外弧
- 1
显示多线的最外端元素之间的圆弧。

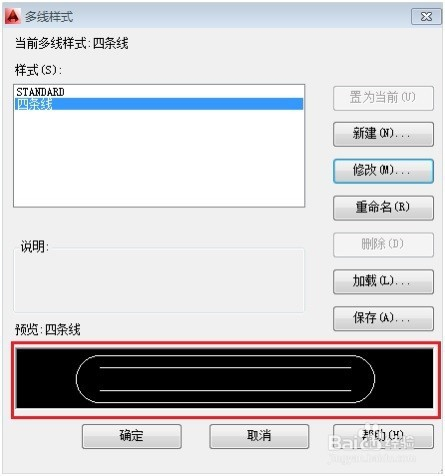

在多线样式对话框中，选择“四条线”，继续点击“点窜”，打开“点窜多线样式：四条线”，点击外弧的起点和端点，然后点击“确定”。
- 2
点击确定后，发现四条线多线的最外端的线用圆弧连起来了。
3.内弧
- 1
显示当作对的内部元素之间的圆弧。若是有奇数个元素，则不毗连中间线。例如，若是有 6 个元素，内弧毗连元素 2 和 5、元素 3 和 4。若是有 7 个元素，内弧毗连元素 2 和 6、元素 3 和 5。未毗连元素 4。
在多线样式对话框中，选择“四条线”，继续点击“点窜”，打开“点窜多线样式：四条线”，点击内弧的起点和端点，然后点击“确定”。
- 2
点击确定，预览，看到内部两根线的端部用圆弧连起来了。
4.角度
- 1
指定端点封口的角度。
在多线样式对话框中，选择“四条线”，继续点击“点窜”，打开“点窜多线样式：四条线”，点窜角度起点为45度，端点为90度，然后点击“确定”。
- 2
点击确定后，预览发现起点和端点的封口均与程度线的夹角为45度；
5.填充
- 1
节制多线的布景填充。
填充颜色
设置多线的布景填充色。若是选择“选择颜色”，将显示“选择颜色”对话框。
在多线样式对话框中，选择“四条线”，继续点击“点窜”，打开“点窜多线样式：四条线”，点击“填充颜色”旁边的小黑三角选择红色，然后点击“确定”。
- 2
再点击确定，封闭“多线样式”对话框
- 3
绘制多线号令行：MLINE或ML，结果如下图:
6.显示毗连
- 1
节制每条多线线段极点处毗连的显示。接头也称为斜接。
删除适才绘的四条多线图形，要点窜界说多线样式，必需删除绘制的多线；
选择【格局】│【多线样式】号令，弹出【多线样式】对话框，选择“四条线”，点击“点窜”，弹出“点窜多线样式：四条线”，点击显示毗连旁的方框，点击“确定”.
- 2
点击确定后，预览如图所示:
- 3
点击“确定”绘制多线如图所示:
