电气动力配电系统图看起来繁琐且自力绘制花费时候长，接下来教大师一个简单快速生当作电气动力配电系统图的方式，只需要简单几个步调即可实现快速插入利用，以下即为具体步调，在操作过程中碰到任何问题可与小编留言会商并解决操作问题。
工具/原料
- CAD
- 天正插件
方式/步骤
- 1

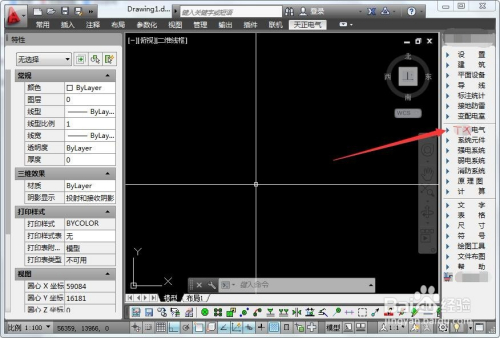

经由过程利用插件启动画图本家儿法式并进入本家儿窗口，经由过程在插件东西栏选择并点击TZ电气。
- 2

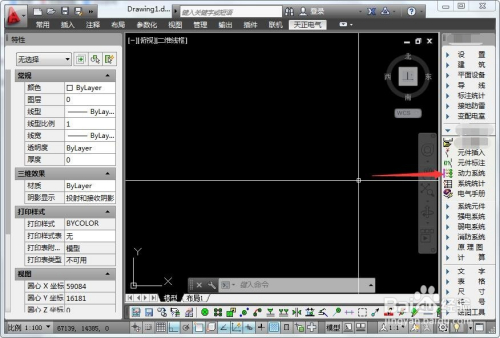

在TZ电气下点击动力系统。
- 3

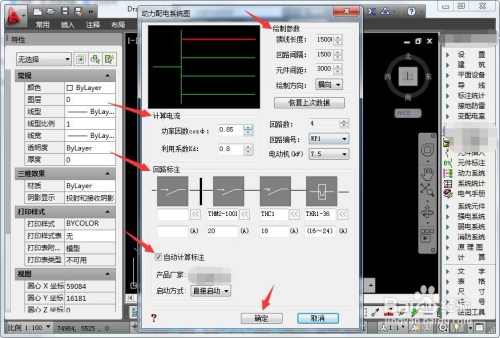

弹出动力配电系统图窗口：
1、绘制参数，经由过程利用默认数值或者点窜数值来确定绘制参数，此中包含馈线长度、回路距离、原件间距和绘制偏向，其单元均以毫米为单元，可自界说数值；
2、计较电流，包含功率因数cosφ、操纵系数Kd、回路数、回路编号和电念头KW，同样可以自界说数值；
3、回路标注，一般采用默认即可，特别要求可进行点窜；
4、默认勾选主动计较标注，然后点击确定即可。
- 4

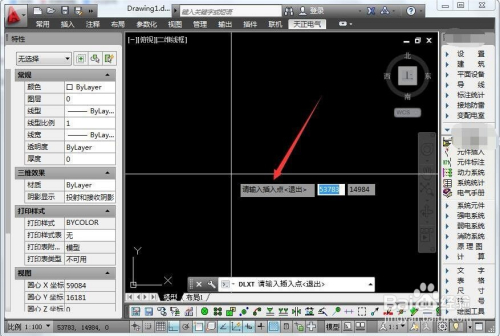

经由过程以上设置确定回路数为4，确定之后提醒请输入插入点或者在画图区域直接点击一下即可完当作插入。
- 5

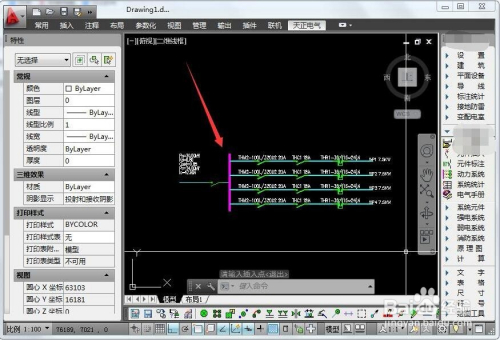

插入完当作后我们查看回路数为4的电气动力配电系统图。
- 6
再次打开动力配电系统图窗口，经由过程点击上下调整来点窜回路数数值，手动填写不成用，更改数值为6，点击确定。
- 7

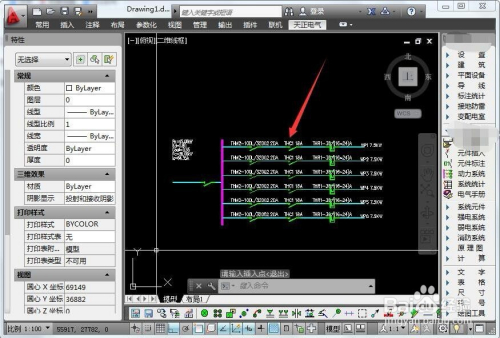

指定插入点完当作插入并查看结果。
- 8
总结
经由过程以上操作步调来快速设置并添加电气动力配电系统图，经由过程默认或者点窜各项参数及数值来达到现有尺度，回路数只能点击上下调整数值，确定参数及设置之后点击确定并完当作插入即可。
注重事项
- 以上为小我经验总结所编纂经验，有任何问题可点击投票或者有得进行留言。
- 以上合用于AutoCAD和浩辰CAD。
