CAD如何设置线型和线宽

       我们经常利用AutoCAD来绘制平面图纸，在绘制中，我们经常需要对线的线型和线宽进行设置，以达到对更好的表达申明结果。那么CAD如何设置线型和线宽呢?

工具/原料

• AutoCAD2013

方式/步骤

1. 1

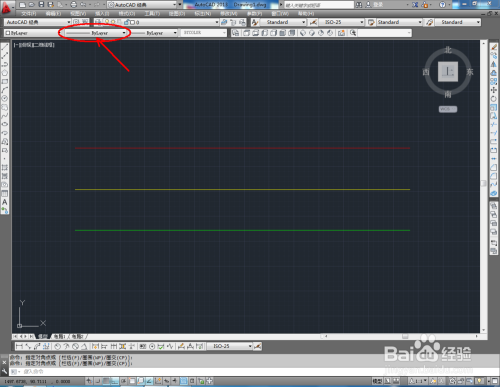

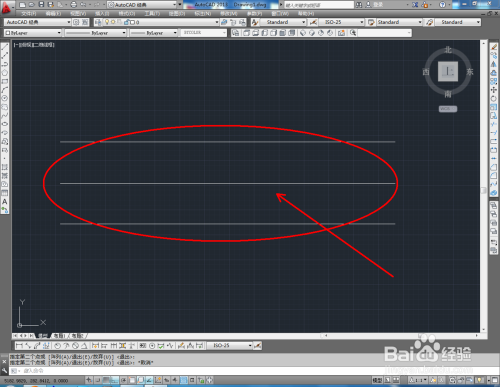

   打开AutoCAD2013软件，点击【直线东西】，在作图区域绘制3条线段。点击颜色选择框，别离将3段线段设置为3种分歧的图层颜色（如图所示）；


2. 2

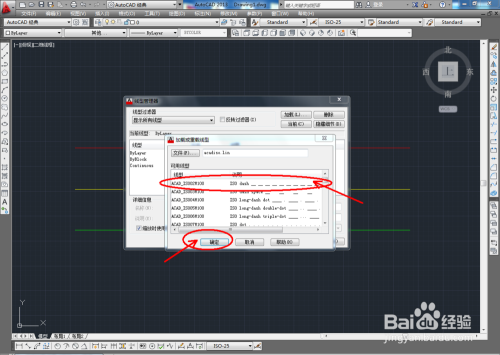

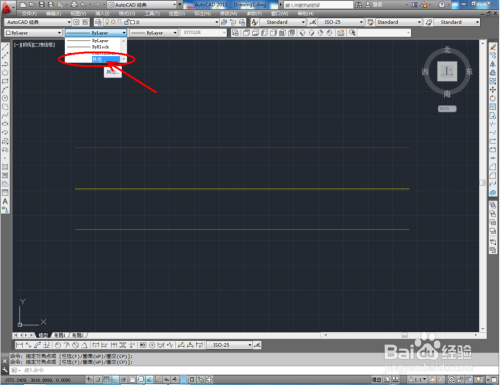

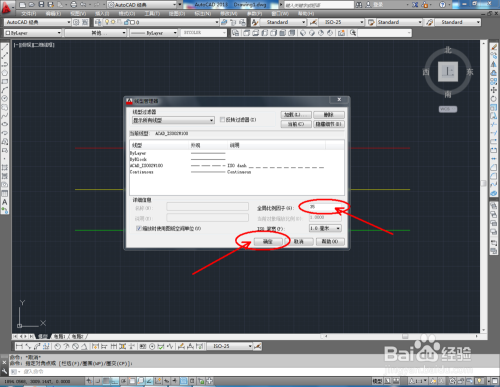

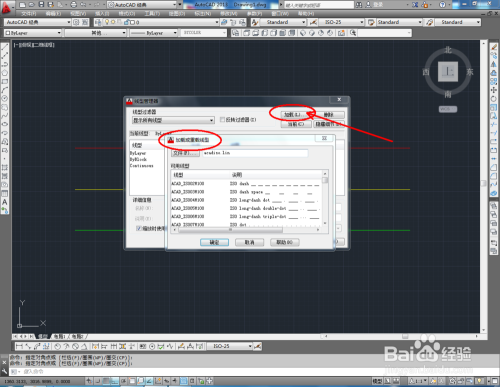

   点击特征栏中的【线型节制】，点击【其他】，弹出线型办理器。点击【加载】，选中【IS002W100】点击【确定】。完当作后，将线型设置为【IS002W100】（如图所示）；


3. 3

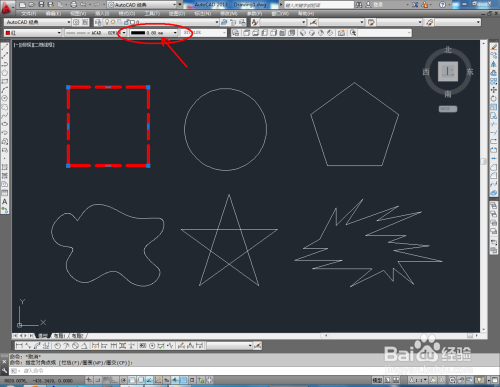

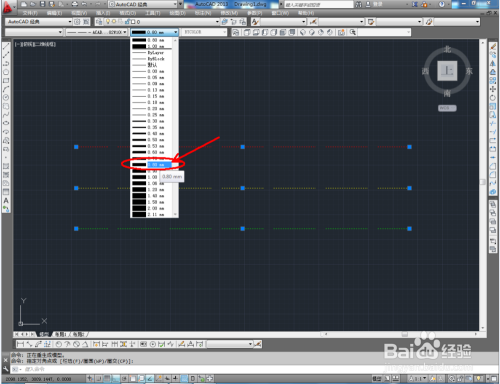

   选中3段线段，点击【线宽节制】将线宽设置为0.8mm。点击下方【线宽】图标，预览设置好的线型和线宽结果（如图所示）；


4. 4

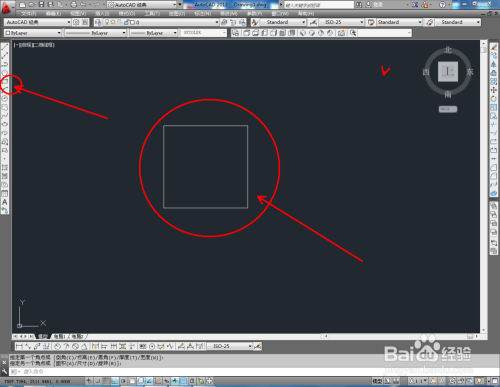

   点击【矩形东西】，在作图区域绘制一个矩形图案；点击【圆形东西】，继续绘制一个圆形图案；同样的步调，绘制出多个分歧造型的图案（如图所示）；


5. 5

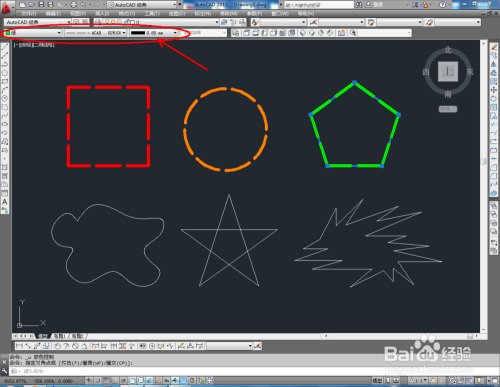

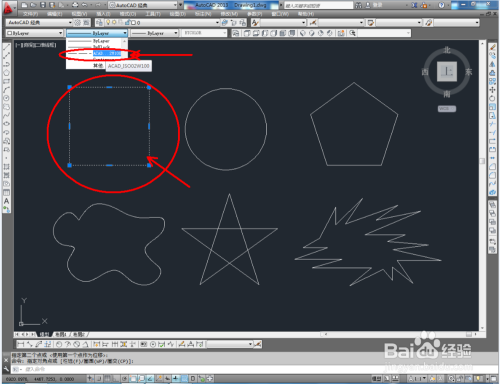

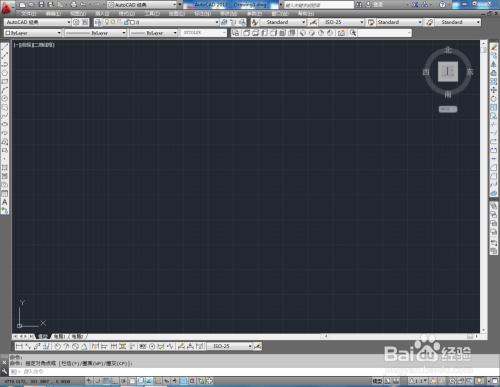

   选中矩形图案，点击图层颜色选择框，将颜色设置为红色；点击【线型节制】，将线型设置为【IS002W100】；点击【线宽节制】将线宽设置为0.8mm（如图所示）；


6. 6

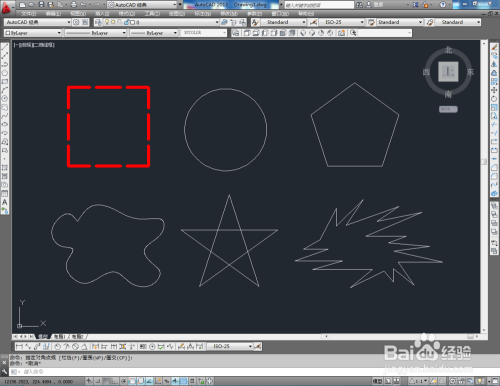

   按照同样的步调，别离对其他分歧图案的图案颜色以及线型和线宽进行设置，完当作对各个图案的绘制即可。
