AutoCAD中怎样设置正交、捕捉和栅格功能

对于刚学者来说可能对AutoCAD有一些现实功能不太熟悉操作，在这首先教大师如何设置正交、捕获和栅格功能，其实这个功能在此后画图中可能经常用的。

工具/原料

• AutoCAD2012

方式/步骤

1. 1

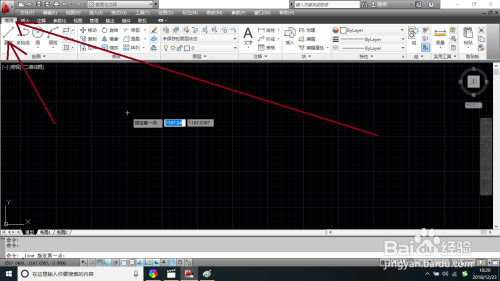

   在AutoCAD界面中点击菜单栏中的东西选项卡。


2. 2

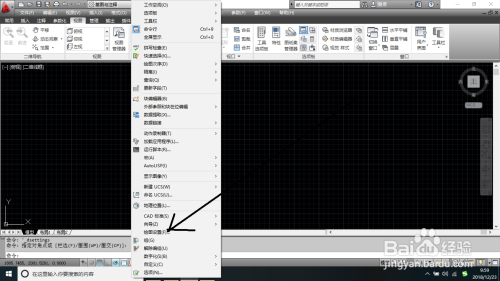

   然后会显示下列选项菜单。


3. 3

   然后在选项菜单中点击画图设置选项。


4. 4

   随后打开草图设置对话框窗口。


5. 5

   然后在捕获和栅格选项卡中进行设置参数后并点击确定按钮。


6. 6

   在画图下面的点击正交模式，然后在菜单栏中点击常用中的画图栏中和直线画图东西再次在画图窗口中进行绘制。
