UG12.0中如何将装配组件全部出在一张工程图上

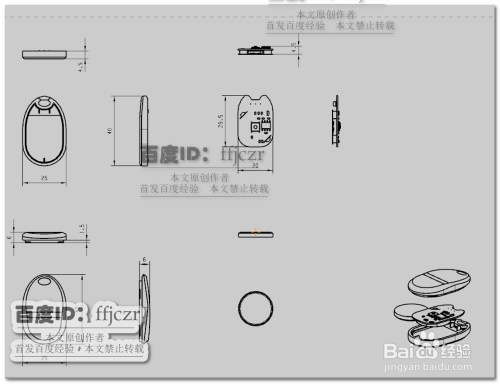

  如图，是一个遥控开关模子的总图。如何在将装配模子的所有组件放置到一张工程图上呢？一路来看看吧。

工具/原料

• UG12.0

方式/步骤

1. 1

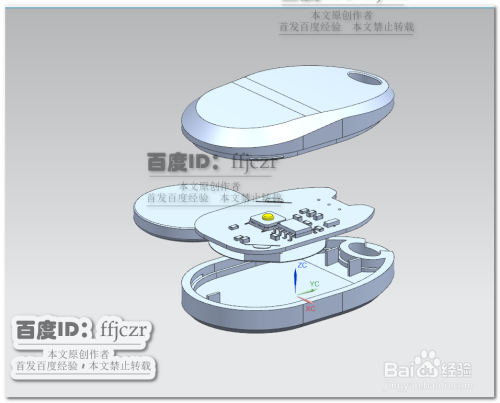

     这是一个遥控开关模子，在其装配文件中生当作了爆炸图。那如何将模子的爆炸图及相关组件出到一张工程图中呢？


2. 2

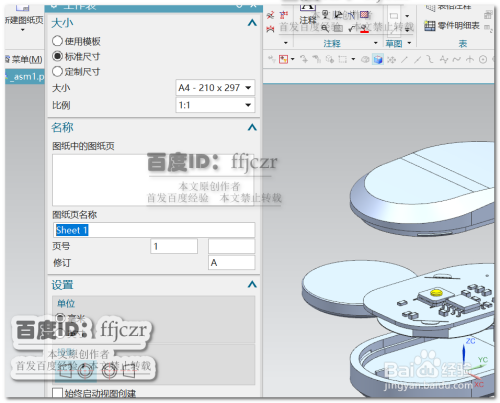

     首先进入制图模式，选择新建图纸页，选用可以摆得下所有组件的页面；本次模子较小，利用297*210页面即可。


3. 3

     打消制图的视图建立标的目的导对话框；下面的所有添加视图都从建立根基视图起头。


4. 4

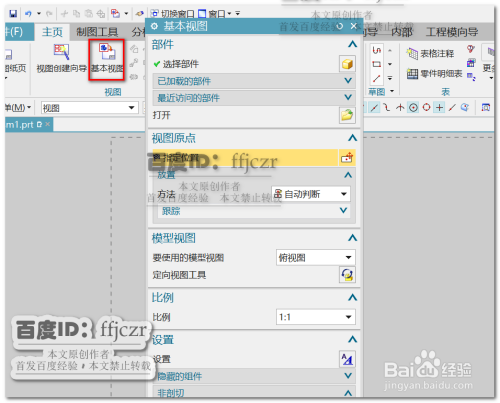

     首先，点建立根基视图，在模子视图中选择在建模时保留好的爆炸图；将其置于合适的位置。这里放于右下角。


5. 5

     装配组件的视图从哪里找呢？点开建立根基视图，在对话框中点开已加载的部件，在其睁开的列表中，可以看到整个装配体的组件都在此中。


6. 6

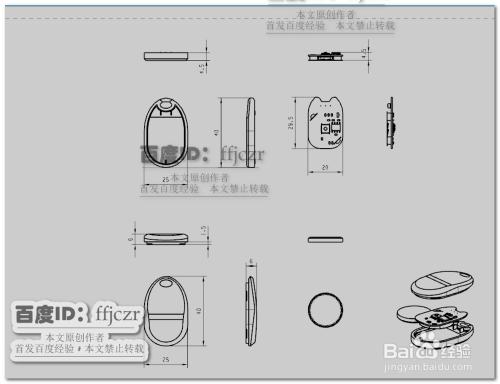

     点选此中要进行投影视图的组件，即可将响应组件插手到工程页面中。
