Quartus II是Altera公司的研发的一条目综合性CPLD/FPGA开辟软件，撑持多种设计输入形式，内部自带有综合器和仿真器，可以完当作从设计输入到硬件设置装备摆设的完整PLD设计流程。本经验将申明如何在Quartus II中挪用Modelsim。
工具/原料
- Modelsim
- Quartus II
方式/步骤
- 1
1.联系关系设置
打开Quartus II 13软件，在菜单栏中单击“Tool”，然后鄙人拉列表中，选择“Options”，然后就进入下一个界面。
- 2
2.东西联系关系
在“options”选项卡下，选择“EDA Tool Options”，在右侧“ModelSim”栏添加路径，注重只需要添加到“\modelsim_ase”即可。然后在“ModelSim-Alt”栏，添加路径到“\win32aloem”，然后单击“OK”即可。
- 3
3.打开文件
先要打开一个文件，然后才能挪用仿真模块。打开文件是单击菜单栏中“File”，然后单击“Open File”，在如下界面选择工程文件，然后选择并单击“打开”。
- 4
4.打开仿真软件
经由过程前面的设置，在打开了文件之后，就可以然后挪用仿真东西了。在菜单中“Tool”选项卡下，选中“Run Simulation Tool”之后弹出的“RTL simulation”东西。
- 5

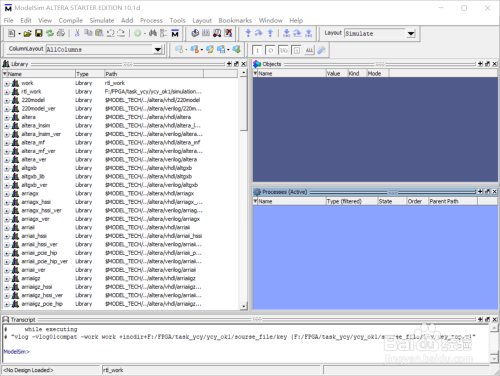

5.Modelsim仿真界面
点击仿真东西之后，就会呈现仿真东西的界面。在这个界面上我们可以进行一些的操作。好比设置仿真时序、仿真时候等功能。
- 6
6.界面介绍
在modelsim 中，该软件本家儿要有5个部门，菜单栏、快捷键东西栏、库文件栏、工程项目栏、历程栏等，下面还有一个输出栏。经由过程操作几个部门的功能，就能完当作一些仿真功能。
- 7
7.存在问题
若是你没有安装Simulation仿真软件，那么经验将无法帮忙到你。或者你安装有仿真软件可是并不克不及当作功运行，那么申明的仿真软件没有破解当作功，或者联系关系路径存在问题。
注重事项
- 若是有不懂得问题，请您留言！
- 若是本经验帮到了您，请点击右侧“双箭头”分享给您的伴侣吧！想领会更多经验内容，请在右上角“存眷”我吧！
