模子万标的目的开孔器的程度尺，在其上端需要添加刻度标注；凡是这种刻度标注都是经由过程衬着获得的。本次就介绍如何绘制刻度及将其衬着出来。
工具/原料
- UG12.0
- Keyshot
方式/步骤
- 1

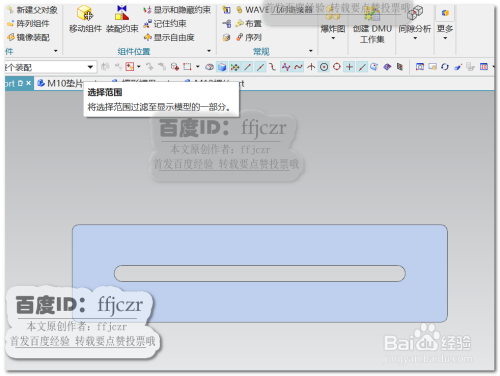

首先，在万标的目的开孔器的装配文件中，找到程度尺模子；将要添加刻度的一面摆正于工作区。将该面用截图东西截取保留。
- 2

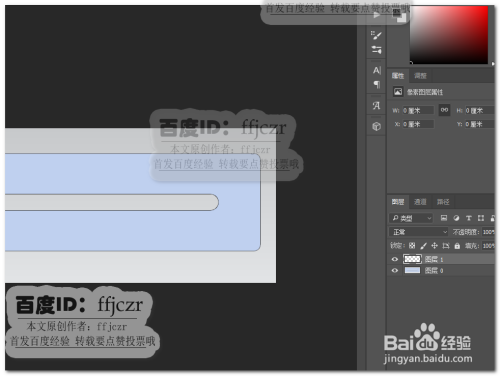

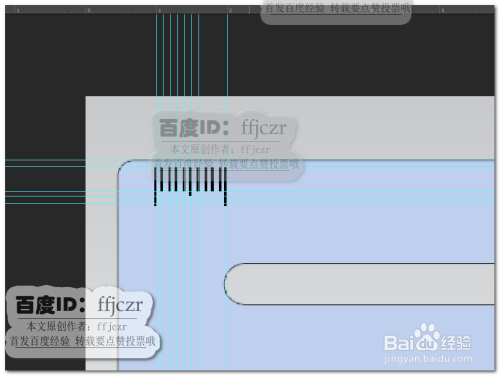

打开PS，将上步的截图图片导入到PS中，以截图为参考图片，显示标尺并按照标尺刻度位置 拖出辅助线。如图所示。
- 3

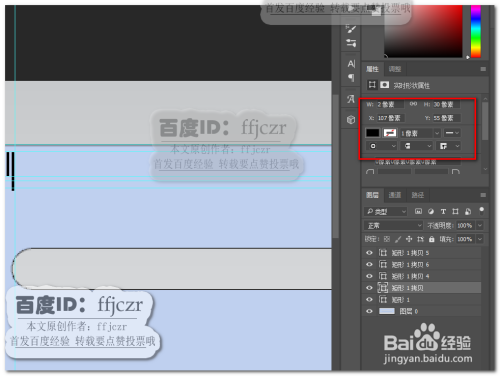

选用矩形外形，按照辅助线，在参考图上绘出一厘米的刻度格。此中刻度线的大小及长度，均可以经由过程选中刻度线后，在及时外形属性中进行点窜到合适大小。
- 4
绘制好1厘米的刻度格后，可以经由过程复制刻度格，移动到与之相接的合适位置。最后获得完整的刻度标尺。
将布景埋没，刻度颜色更改为白色，布景为黑色。另存为PNG格局。
- 5
打工Keyshot,将模子导入到工作区。并给整个模子付与金属材质。
- 6

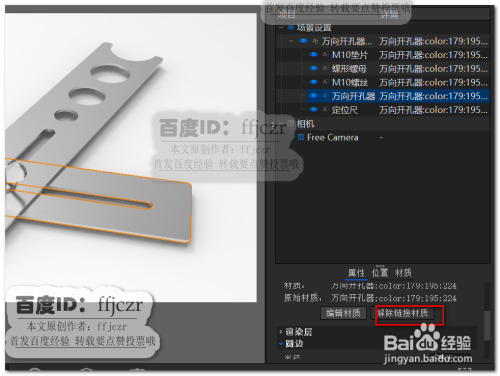

在项目场景中选择万标的目的开孔器（即程度尺），在其属性栏中点选解除链接材质。
- 7
在万标的目的开孔器材质编纂器中，点开纹理选项，在凹凸通道添加第4步绘得的口角贴图；映射类型为平面，勾选利用DPI暗示尺寸，值为60.角度为-90，选用垂直翻转，凹凸值为-0.5.其它的不消。此时模子概况即发生了下凹的刻度格。
