如何在CAD将直线转化为多段线

比来小编一向猜疑，在CAD模子中如何将直线转化为多段线。颠末小编试探后，发现本来很简单，只需要跟着小编的步调让你1秒就学会。下面分享下小编的经验之谈。

工具/原料

• CAD软件

方式/步骤

1. 1

   首先安装肆意版本的CAD，小编是cad2010。


2. 2

   双击打开程序，新建一个Drawing文件，如图所示。


3. 3

   切换到模子窗口。


4. 4

   在号令菜单栏，输入“L”，按照提醒如图所示。


5. 5

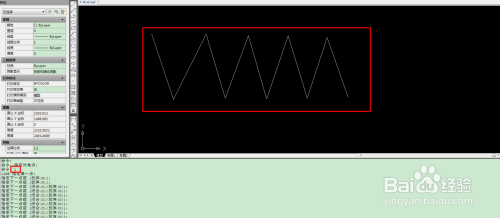

   因为直线是一段一段的，为便利不雅察，标识出每根长度，如图所示。


6. 6

   从头复制一个。在号令栏，输入“PE”-“M”（一根则直接回车，多根选择M）。如图。


7. 7

   在“选择对象”栏，框选方才成立的多条直线，被选中的直线会酿成虚线，如图所示。


8. 8

   选“是（Y）”-“J”-“0”，如图。


9. 9

   被选中后会呈现高亮。当作为一个整体后，标注为总长。如图。


10. 10

    这样就当作为一条持续的多段线了。
