UG没有基准坐标系怎么办？如何新建基准坐标系

我们在绘图的时辰不小心删失落了坐标系，或者打开的图纸中没有坐标系，怎么办？我们如何新建一个坐标系呢？下面是具体的操作步调。

工具/原料

• 电脑
• UG

方式/步骤

1. 1

   打开UG，新建或者打开一个零件图纸


2. 2

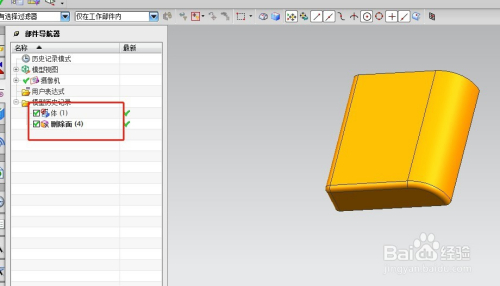

   我们看看左边的导航器，发现里面没有基准坐标系


3. 3

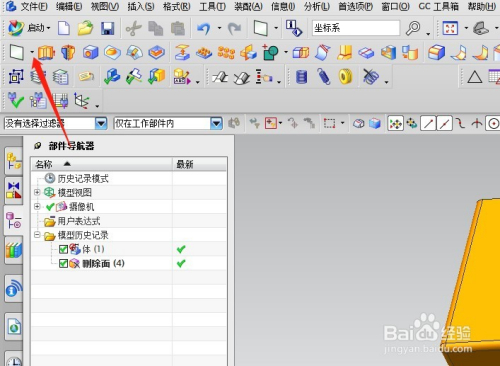

   我们就来新建一个坐标系，睁开平面图标旁边的三角


4. 4

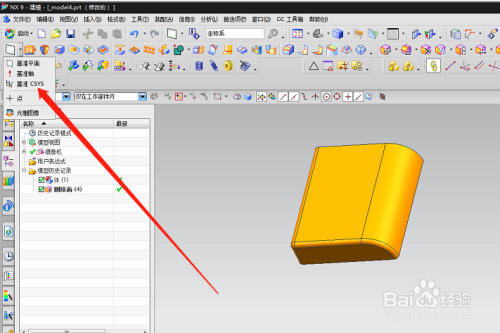

   选择基准CSYS


5. 5

   建立坐标系有良多种方式的，按照现实的环境选择合适的建立体例


6. 6

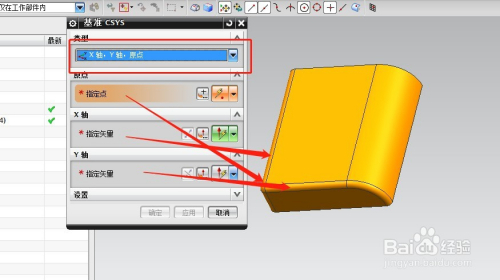

   好比选择X轴、Y轴和原点，依次按照图纸选择


7. 7

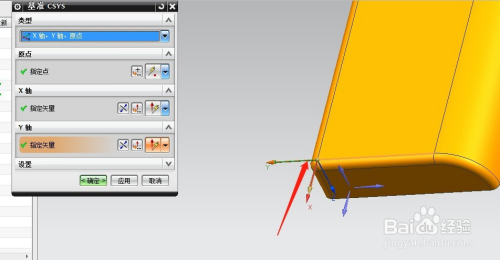

   选择完毕后就会出坐标系，可以调整X,Y轴的正偏向


8. 8

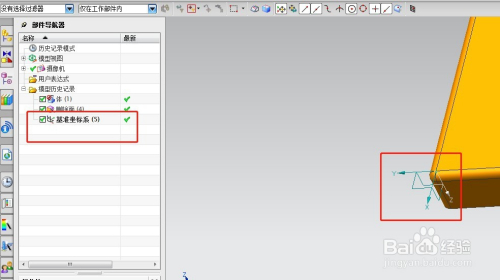

   确定后，导航器中就会有基准坐标系，图纸也会有



注重事项

• 坐标系位置必然要设置合理，这样能让作图加倍便利
