这一篇起头教大师怎么操纵simulation进行阐发。
工具/原料
- SolidWorks
- simulation
方式/步骤
- 1

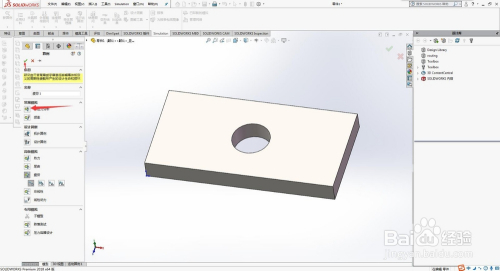

接上一步，点击SolidWorks插件，点击SolidWorks simulation
- 2
这时状况栏中新呈现了一项simulation，我们选中它，然后点击新算例下面的小三角，选择新算例
- 3
弹出算例状况栏中，我们选择静应力阐发，然后点绿√。
- 4

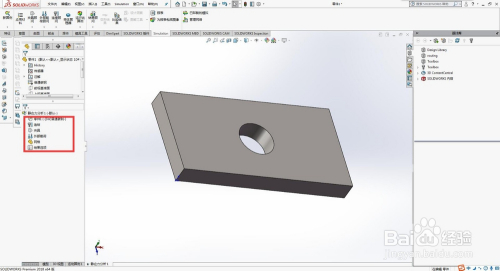

此时就新建了一个静应力阐发算例。途中所框选部门为静应力模拟阐发的步调，首先是模子（要设置材质），然后装配体的话要设置毗连体例，再往下是夹具，就是鸿沟前提，然后是外部载荷，即受到外力的感化，上述设置完当作后，划分网格，最后计较。
- 5
第一项模子我们在上一讲已经成立完当作；
第二项我们不消考虑，因为是单一零件；

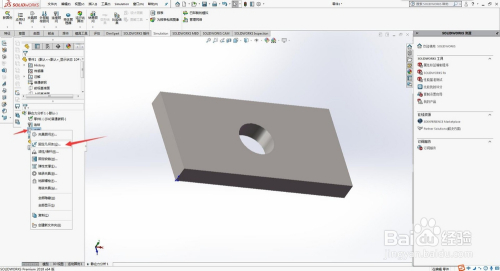

第三项我们设置模子的夹具，选中夹具，右击选择固定几何体（我们可以看到有很多多少种夹具模式，此处我们按照我们的实例选择固定几何体，即限制3个自由度）
- 6

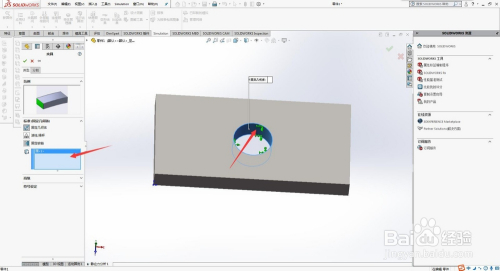

然后弹出夹具提醒框，这里我们选择固定面是圆孔处，鼠标点击柱面上一处即可，（若有其它需要固定的特征，直接选中即可）点击√确定。这样我们就添加好夹具了
