我们在绘制办公区域平面安插图的时辰，经常要碰到卡座区域的绘制。那么这些卡座平面图是如何建造的呢？今天我们就来领会下cad如何建造卡座平面图。
工具/原料
- AutoCAD 2013
方式/步骤
- 1

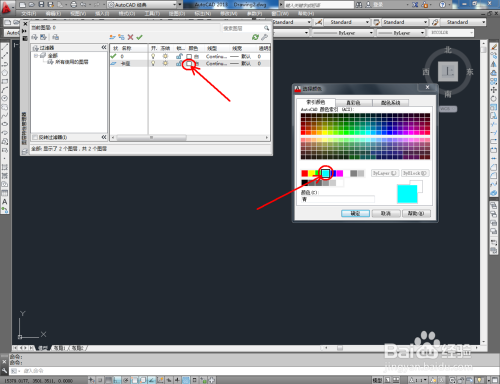

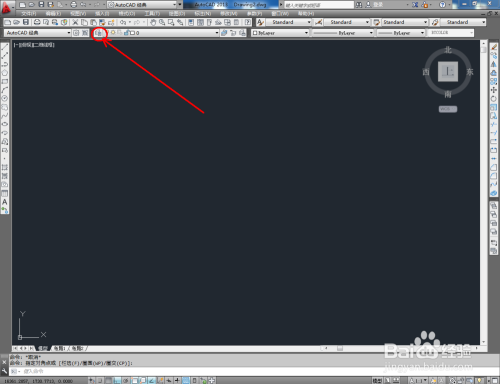

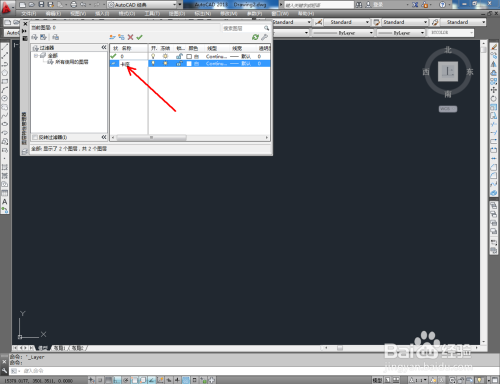

打开AutoCAD 2013软件，点击【图层特征办理器】，点击【新建图层】，将图层定名为：卡座。点击色块，按图示设置一个图层颜色，完当作卡座图层的设置（如图所示）；
- 2

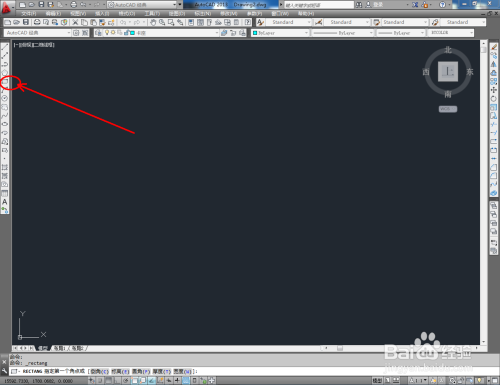

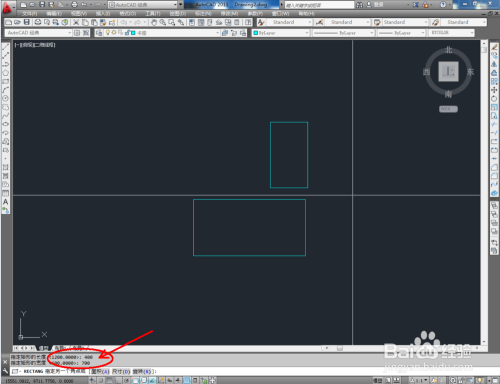

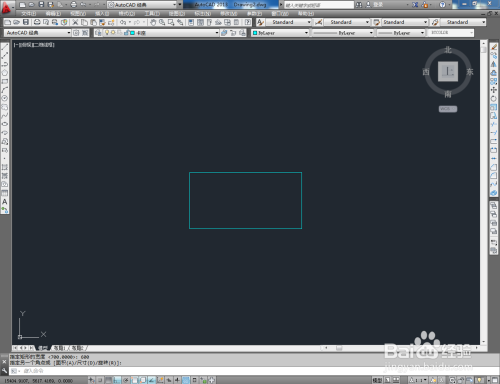

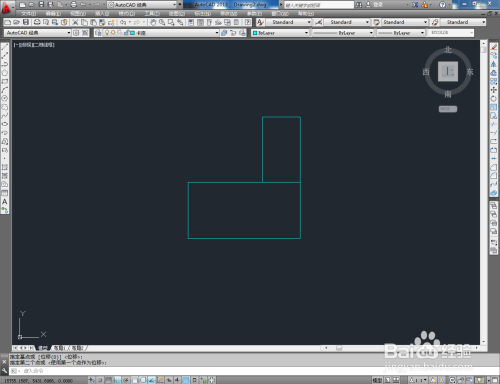

点击【矩形东西】，按图示在号令栏输入：1200和600两个数值，绘制出一个1200*600mm的矩形图案。在号令栏输入：400和700两个数值，绘制出一个400*700mm的矩形图案，并调整好两个图案之间的位置（如图所示）；
- 3

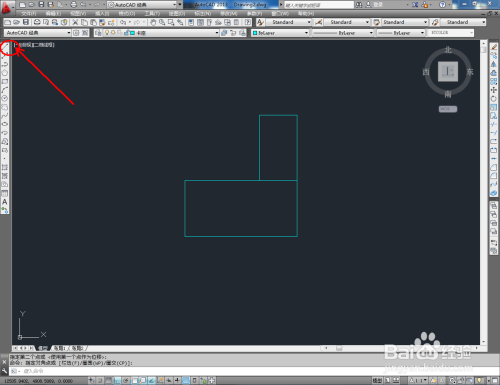

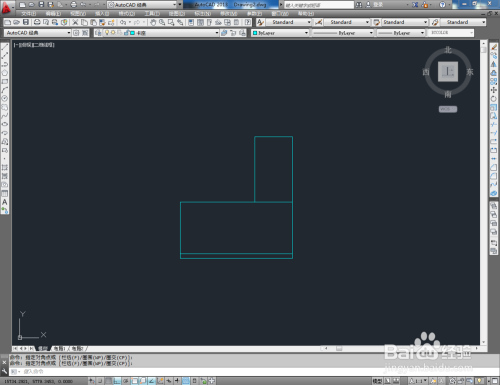

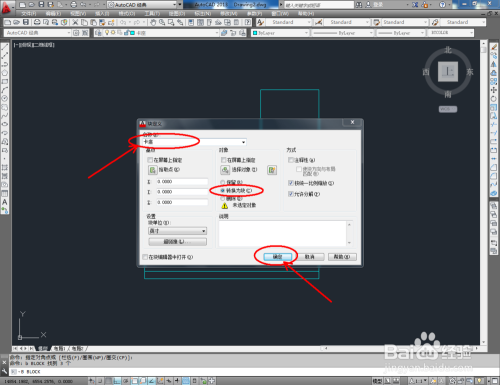

点击【直线东西】，按图示绘制出一条屏风位置的线段。完当作后，框选整个图案，在号令栏输入：b并按下空格键，将图案转换为块并将块定名为：卡座（如图所示）；
- 4

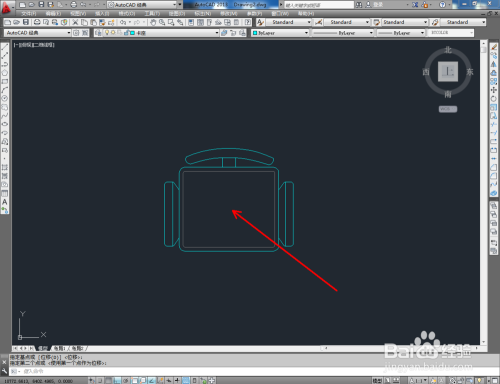

导入我们建造好的办公椅子图块，调整好办公椅与卡座之间的位置关系。选中两个图块，在号令栏输入：co并按下空格键，移动复制出别的两组卡座副本（如图所示）；
- 5

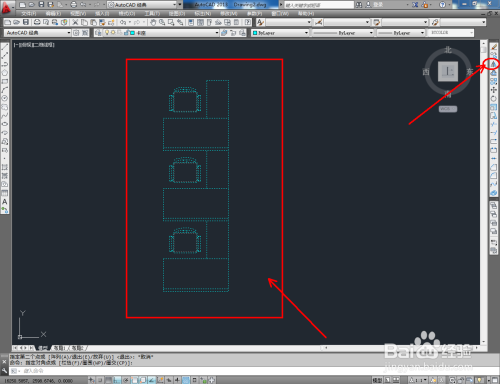

选中三组卡座图块，点击右边东西栏中的【镜像】，按图示拉动镜像复制出别的三组卡座图块，这样我们整个卡座平面图便绘制完当作。
