我们在利用CAD软件绘制音乐厅平面图的时辰，经常需要利用到钢琴平面图图块。那么，在CAD软件中，我们应该如何建造钢琴平面图呢？
工具/原料
- AutoCAD 2013
方式/步骤
- 1

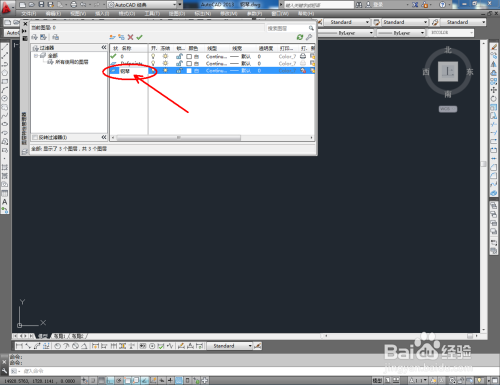

打开AutoCAD 2013软件，点击【图层特征办理器】，点击【新建图层】，将图层定名为：钢琴。点击色块，按图示设置一个图层颜色，完当作钢琴图层的设置（如图所示）；
- 2

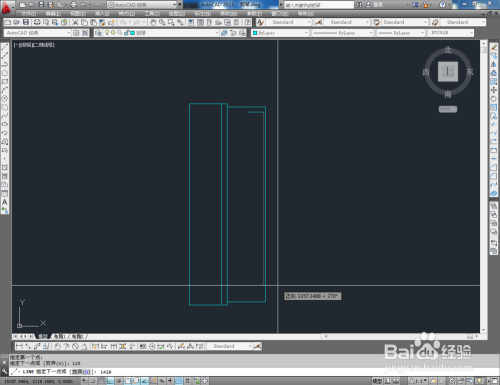

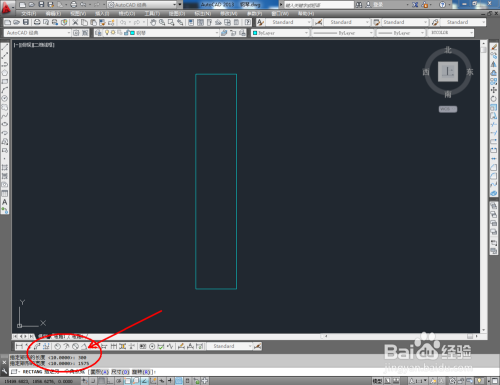

点击【矩形东西】，按图示在号令栏输入：300和1575两个数值，绘制出一个300*1575mm的矩形图案。在号令栏输入：300和1525两个数值，绘制出一个300*1525mm的矩形图案，并调整好两个图案之间的位置。点击【直线东西】在钢琴盖部位绘制一条线段（如图所示）；
- 3

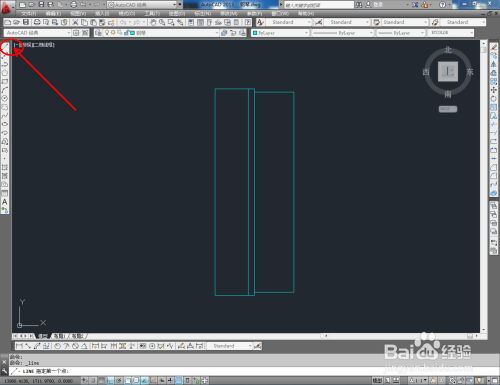

点击【直线东西】，按图示在作图区域绘制出四条直线线段并组合当作一个矩形图案。选中图示线段，点击【画图】-【点】-【定命等分】，参数设置为：31（如图所示）；
- 4

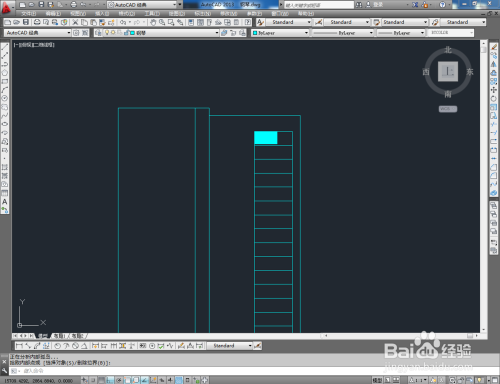

点击【直线东西】，对直线上的点进行毗连。点击【矩形东西】绘制出一个小矩形图案并进行填充，完当作后按图示进行拉动复制。点击【矩形东西】继续绘制出一个50*900mm的矩形图案（如图所示）；
- 5

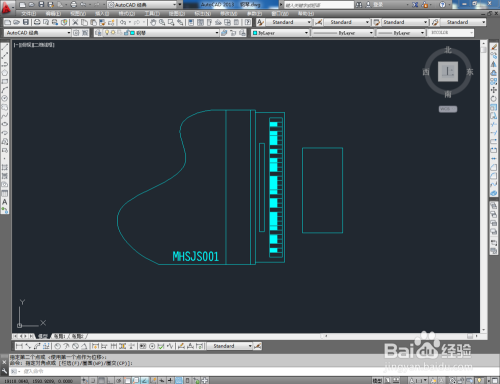

点击【直线东西】，绘制出长短两条线段后，点击【样条曲线】，绘制一条样条曲线将这两条线段毗连起来。按图示调整曲线上的节制点，完当作整个钢琴平面图的建造。
