前面我们已经领会了cad软件中通俗卡座平面图的建造方式，那么对于比力特别的七字型卡座平面图我们又应该如何建造呢？今天我们就来领会下cad如何建造七字型卡座平面图。
工具/原料
- AutoCAD 2013
方式/步骤
- 1

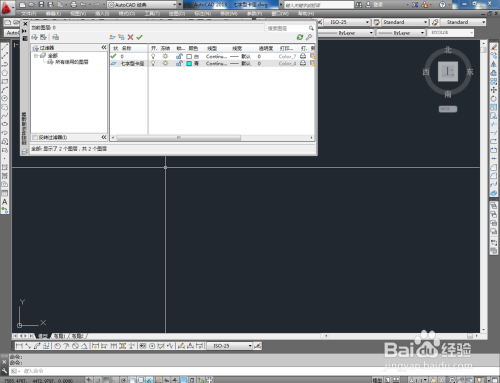

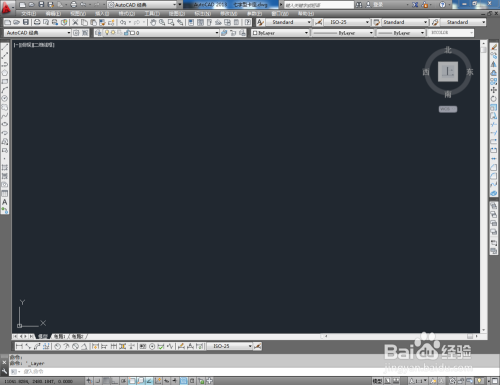

打开AutoCAD 2013软件，点击【图层特征办理器】，点击【新建图层】，将图层定名为：七字型卡座。点击色块，按图示设置一个图层颜色，完当作七字型卡座图层的设置（如图所示）；
- 2

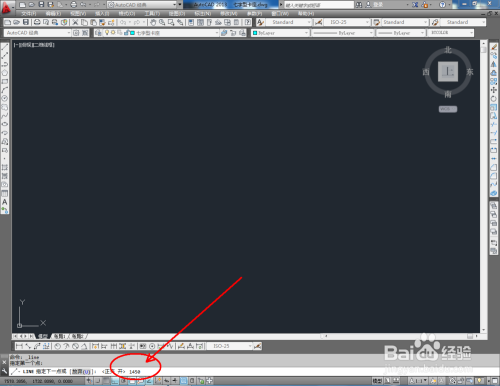

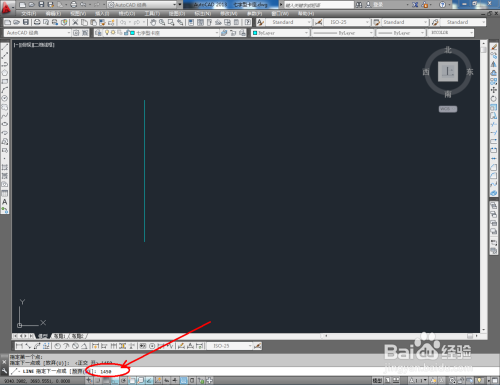

点击【直线东西】，在号令栏中输入：1450并点击空格键，完当作线段1的绘制后，继续输入：1450加空格键，完当作线段2的绘制（如图所示）；
- 3

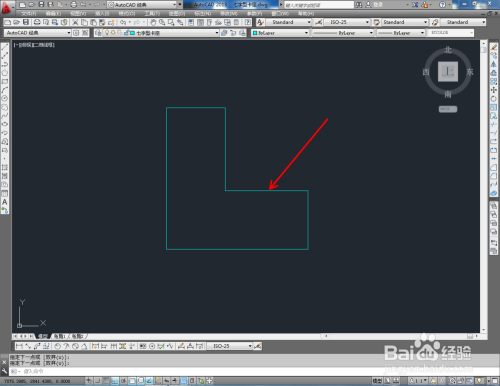

点击【直线东西】，按图示参数，依次在号令栏中输入响应的数值，绘制出别的几条线段，完当作七字型卡座平面轮廓的建造（如图所示）
- 4

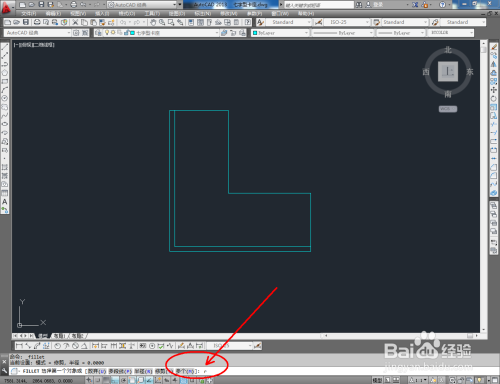

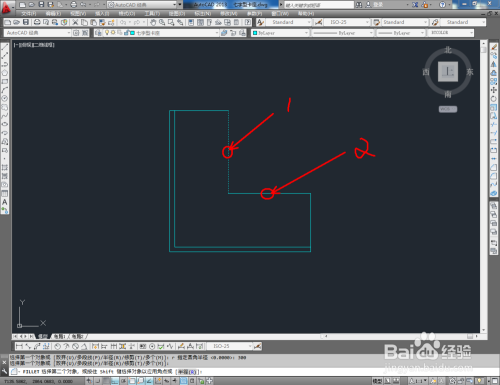

点击右边东西栏中的【圆角东西】，在号令栏中输入：r并按下空格键，输入数值：300后，鼠标点选图示图案上相邻两线，完当作图案的圆角处置（如图所示）；
- 5

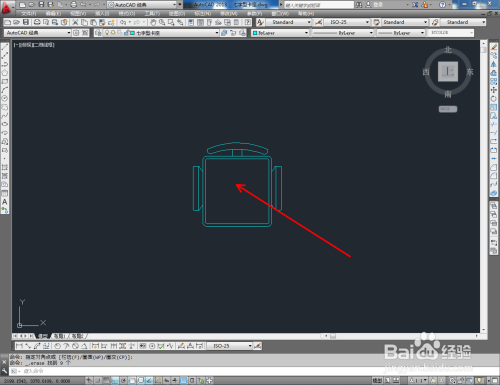

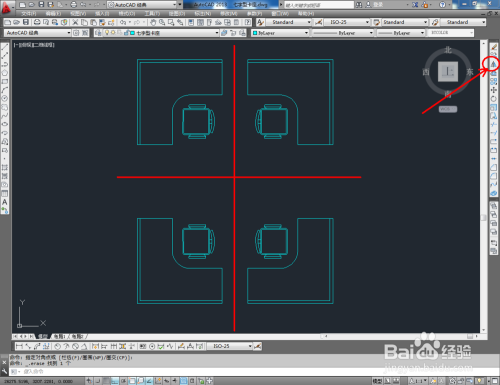

将我们建造好的转椅图块导入到文件中，按图示调整好转椅的位置和偏向。选中整个卡座，点击【镜像东西】对卡座进行镜像复制，这样我们的七字型卡座平面图便全数建造完当作。
