我们在利用cad软件绘制良多室第平面图的时辰，卫生间部门经常需要利用到浴缸平面图块。今天我们就来领会下cad如何建造浴缸平面图。
工具/原料
- AutoCAD 2013
方式/步骤
- 1

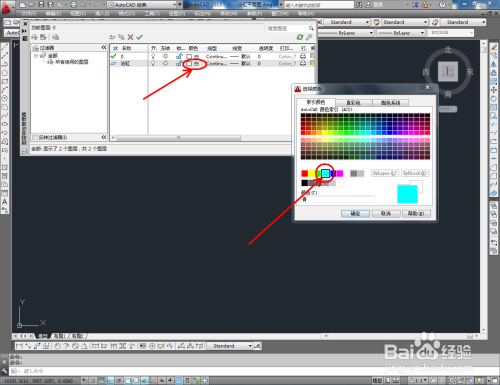

打开AutoCAD 2013软件，点击【图层特征办理器】，点击【新建图层】，将图层定名为：浴缸。点击色块，按图示设置一个图层颜色，完当作浴缸图层的设置（如图所示）；
- 2
点击【矩形东西】，按图示在号令栏输入：d并按下空格键，输入长度数值：1800并按下空格键，继续输入宽度数值：900并按下空格键
，完当作矩形图案的绘制（如图所示）；
- 3

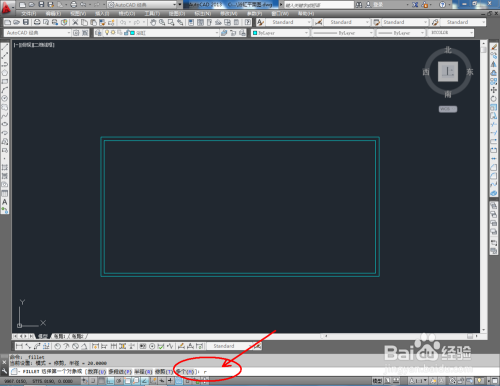

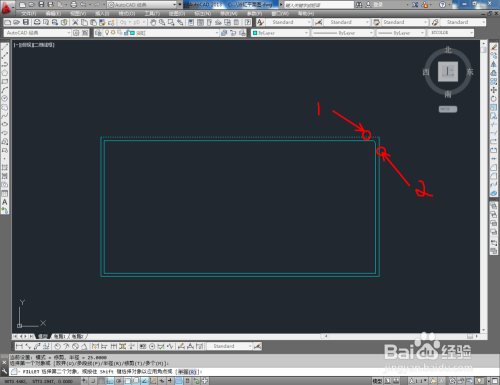

点击右边工作栏中的【偏移东西】对矩形图案进行偏移20mm后，点击【圆角东西】，在号令栏中输入：r并按下空格键，继续如何数值：15并按下空格键确定，鼠标按图示拾取图案上相邻的两条线段进行圆角处置。同样的步调，完当作别的三个角的圆角处置（如图所示）；
- 4

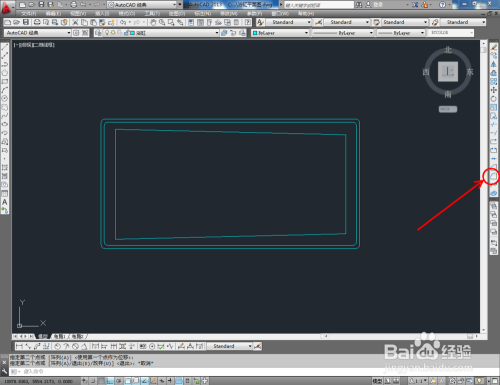

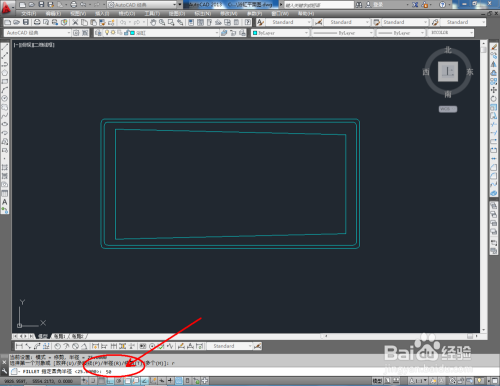

点击【多段线东西】，按图示在作图区域绘制一个多变图案后，点击【圆角东西】，在号令栏中输入：r并按下空格键，继续如何数值：50并按下空格键确定，鼠标按图示拾取图案上相邻的两条线段进行圆角处置。同样的步调，完当作别的三个角的圆角处置（如图所示）；
- 5

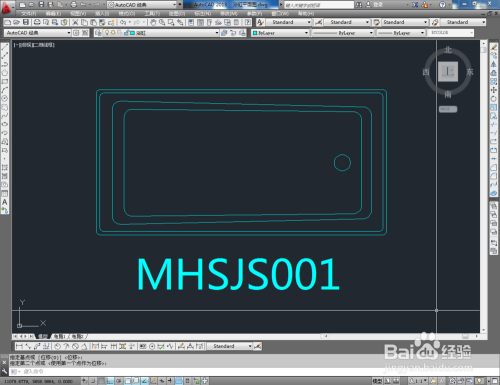

点击【圆东西】，在号令栏中输入：50，绘制出一个圆形图案并调整好图案间的位置关系。到这里，我们整个浴缸平面图便全数建造完当作。
