solidworks如何移动草图实体

方式/步骤

1. 1

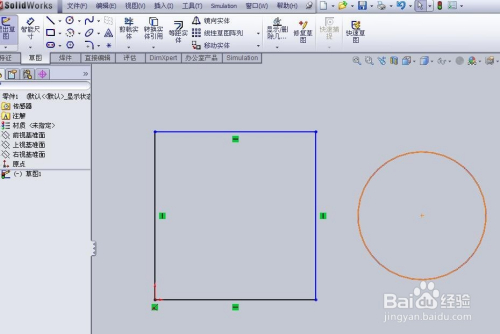

   第一步，打开SolidWorks软件，打开你需要移动的图纸图形。


2. 2

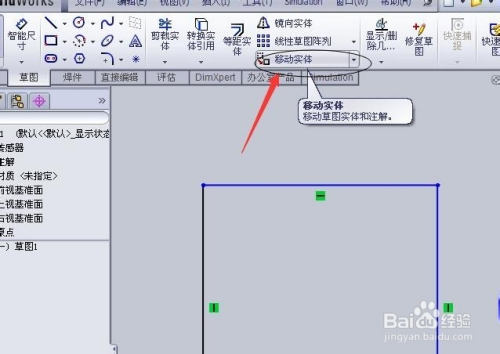

   第二步，在草图激活状况选择移动实体，退出草图就没法子移动了，所以必然要在激活状况。


3. 3

   第三步，点击移动实体后，左边会弹出选项，点击第一个框，选择需要移动的实体。


4. 4

   第四步，选择图形，然后鼠标右键确定，之后会提醒你选择一个移动的基点。例如，我们可以选择圆心。


5. 5

   第五步，捕获你移动的指定位置，点击确定就可以了。你也可以输入需要移动的距离，


6. 6

   第六步，在有尺寸商定的环境下如何移动实体，良多新手在这块就不太懂了，例如下面图形中你就不克不及随便移动圆到指定位置了。


7. 7

   第七步，只需要在移动选项中去失落保留几何干系前面的√去失落，就可以肆意移动你想要的图形了。可是两个图形约束的距离仍是固定距离。



注重事项

• 纯小我经验，但愿能帮到进修的伴侣。
