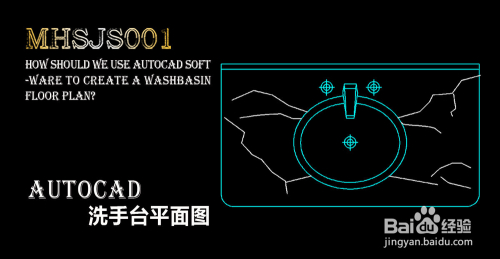

我们在利用cad绘制室第平面安插图的时辰，出格是对卫生间区域的绘制时，需要利用到洗手台图块。今天我们就来领会下cad如何建造洗手台平面图。
工具/原料
- AutoCAD 2013
方式/步骤
- 1

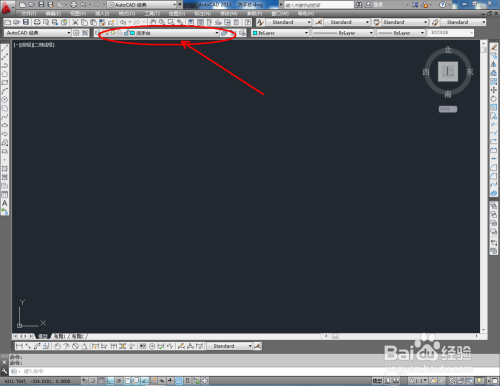

打开AutoCAD 2013软件，点击【图层特征办理器】，点击【新建图层】，将图层定名为：洗手台。点击色块，按图示设置一个图层颜色，完当作洗手台图层的设置（如图所示）；
- 2

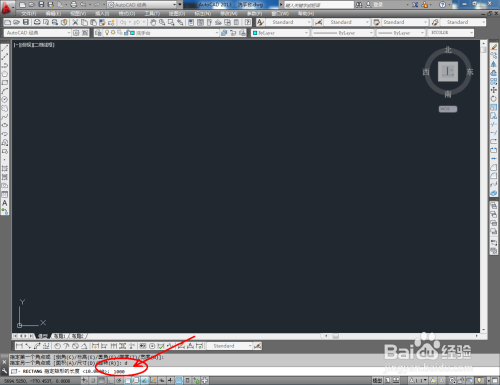

点击【矩形东西】，按图示在号令栏输入：d并按下空格键，输入长度数值：1000并按下空格键，继续输入宽度数值：550并按下空格键
，完当作矩形图案的绘制（如图所示）；
- 3
点击右边东西栏中的【圆角东西】，在号令栏中输入：r并按下空格键，继续如何数值：50并按下空格键确定，鼠标按图示拾取图案上相邻的两条线段进行圆角处置。同样的步调，完当作别的一边台角的圆角处置（如图所示）；
- 4

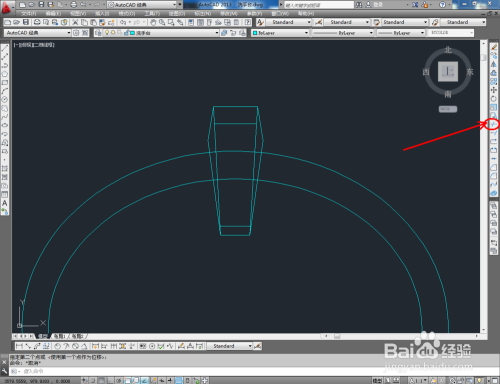

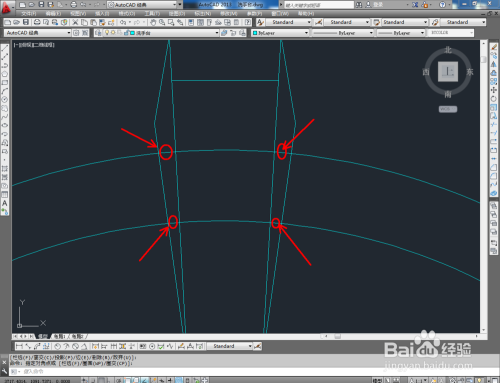

点击【椭圆东西】按图示在作图区域绘制两个椭圆图案后，点击【直线东西】绘制出图示多边图案。点击右边东西栏中的【修剪东西】，将图示图案上的线段删除（如图所示）；
- 5

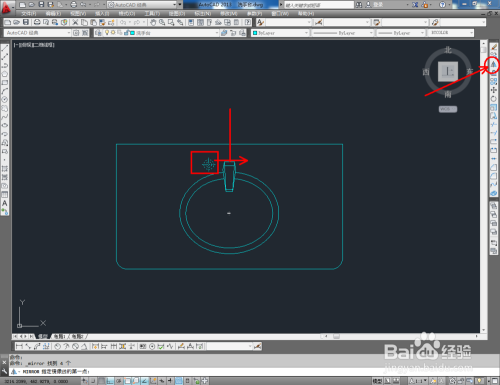

点击【圆东西】，在号令栏输入：22，绘制出半径为22的圆形图案；在号令栏中输入：12，绘制出半径为12的圆形图案。点击【直线东西】，按图示绘制两条线段后，点击【镜像东西】，对画好的圆和直线进行镜像复制。复制完当作出水口图案的建造后，我们的洗手台平面图便全数建造完当作。
