cad如何制作衣柜平面图

       我们在利用cad建造卧室平面图的时辰，需要利用到衣柜平面图块。今天我们就来领会下，cad如何建造衣柜平面图。

工具/原料

• AutoCAD 2013

方式/步骤

1. 1

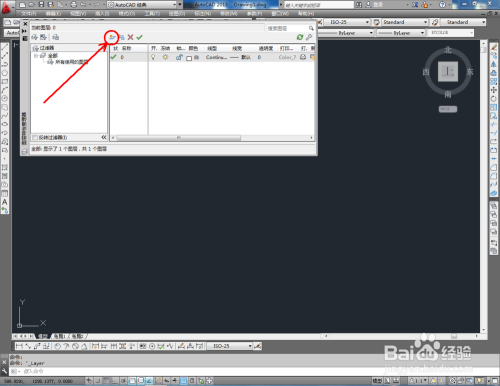

   打开AutoCAD 2013软件，点击【图层特征办理器】，点击【新建图层】，将图层定名为：衣柜。点击色块，按图示设置一个图层颜色，完裁缝柜图层的设置（如图所示）；


2. 2

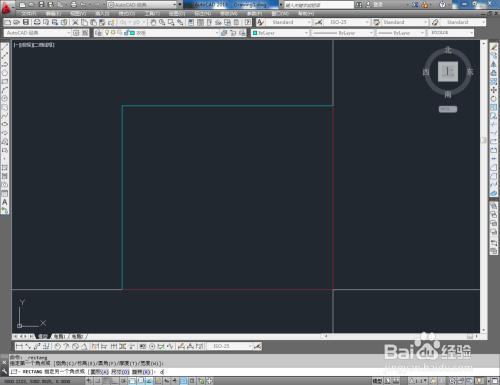

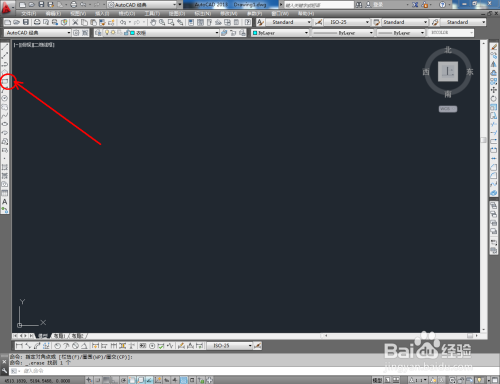

   点击【矩形东西】，按图示在号令栏输入：d并按下空格键，输入长度数值：1500并按下空格键，继续输入宽度数值：60 0并按下空格键

   ，完当作矩形图案的绘制（如图所示）；


3. 3

   点击【矩形东西】，按图示在号令栏输入：d并按下空格键，输入长度数值：350并按下空格键，继续输入宽度数值：60 0并按下空格键

   ，完当作矩形图案的绘制（如图所示）；


4. 4

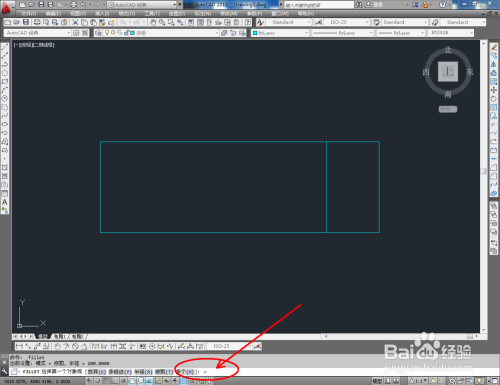

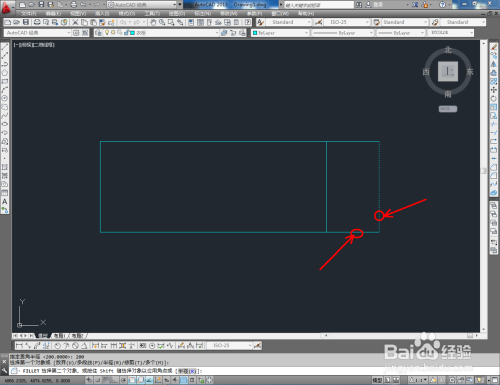

   点击右边东西栏中的【圆角东西】，在号令栏中输入：r并按下空格键，继续如何数值：200并按下空格键确定，鼠标按图示拾取图案上相邻的两条线段进行圆角处置（如图所示）；


5. 5

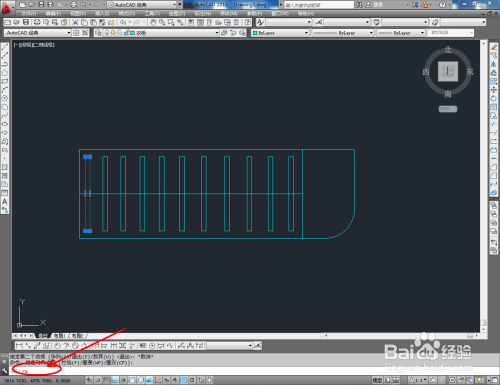

   点击【直线东西】，按图示绘制一条直线后，点击【矩形东西】，在直线上绘制一个矩形图案。在号令栏输入：co并按下空格键，选中矩形图案进行复制；输入ro，对各个矩形进行扭转调整（如图所示）；


6. 6

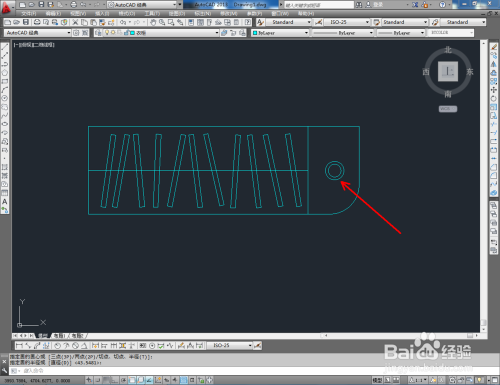

   点击【圆东西】，在作图区域绘制两个圆形图案后，点击【直线东西】添加两条直线线段。到这里我们的衣柜平面图便全数建造完当作。
