两节/双节锂电池串联充电IC和保护IC，方案整合

     在日常的设计，应用中，单节锂电池，或者多节锂电池并联是最遍及的体例了，因为在IC选型和设计上比力轻易或者多样化。

    当两节/双节锂电池串联应用时，就要用到别的的双节/两节锂电池庇护IC和充电IC。

工具/原料

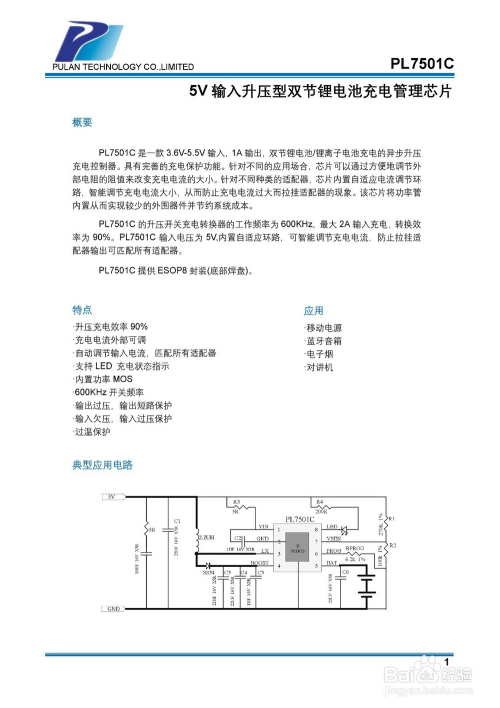

• 两节/双节锂电池充电IC-PL7501C，5V输入，升压型
• 两节/双节锂电池庇护IC-PL7022
• 两节/双节锂电池升压IC-PL7512A
• 两节/双节锂电池充电IC-PL7222，降压型

方式/步骤

1. 1

   单节/多节锂电池并联充电IC 和庇护IC

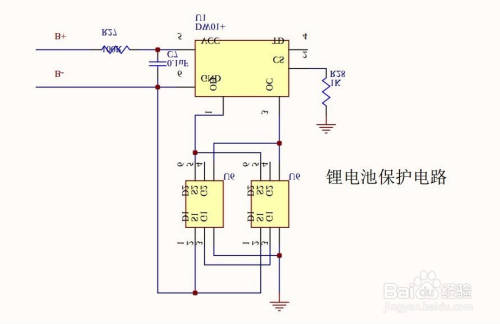

   DW01       4.2V锂电池庇护IC       外加双NMOS管，8205

   PL7071     4.35V锂电池庇护I        外加双NMOS管，8205PL5353A   4.2V锂电池庇护IC       内置双NMOS管，8205。外围仅一个电阻一个电容

   PL5358G   4.35V锂电池庇护I        内置双NMOS管，   8205。外围仅一个电阻一个电容

   PL4054     4.2V锂电池充电IC          500MA     SOT23-5单LED充电指示灯

   PL5057     4.2V锂电池充电IC         500MA     SOT23-6 双LED充电指示

   PL4056    4.2V锂电池充电IC         1000MA     SOP8  双LED充电指示

   PL4057D  4.35V锂电池充电IC        1000MA     SOP8 双LED充电指示

   PL7203    4.2V/4.35V锂电池充电IC   3000MA     SOP8 双LED充电指示灯


2. 2

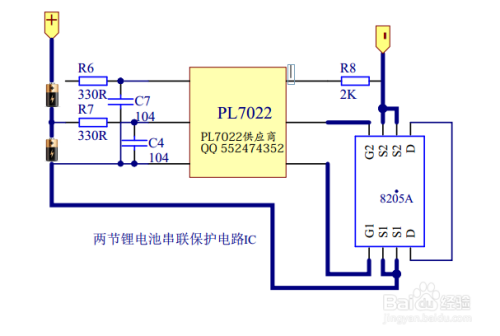

   两节/双节锂电池庇护IC电路。可选择4.2V通俗锂电池或者4.35V高压锂电池庇护IC版本。


3. 3

   两节/双节锂电池充电IC电路。  降压型

   PL7222是颗线性充电IC，输入电压8V-18V，降压型，充电电流1A。外围简单


4. 4

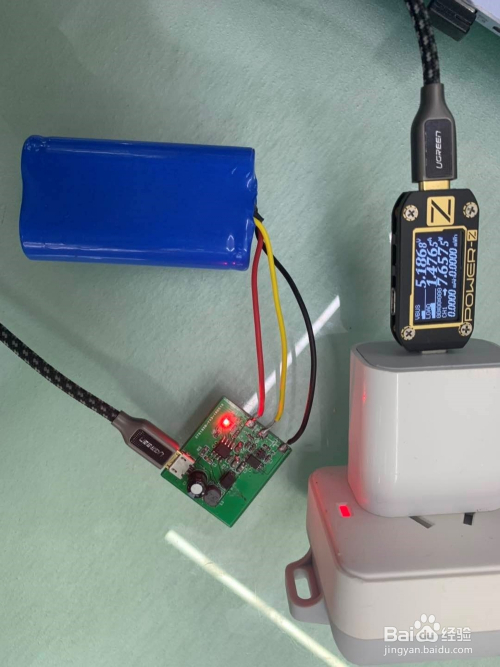

   两节/双节锂电池充电IC电路，5V输入升压型，

   带锂电池庇护板电路(PL7022+8205GT)


5. 5

   PL7512A是颗DC-DC升压转换器，撑持宽电压输入，能知足两节/双节锂电池串联输入，升压输出9V或者12V高压。
