前面我们已经领会了CAD软件中推拉门衣柜平面图的建造方式。今天我们就来领会下cad如何建造平开门衣柜平面图。
工具/原料
- AutoCAD 2013
方式/步骤
- 1

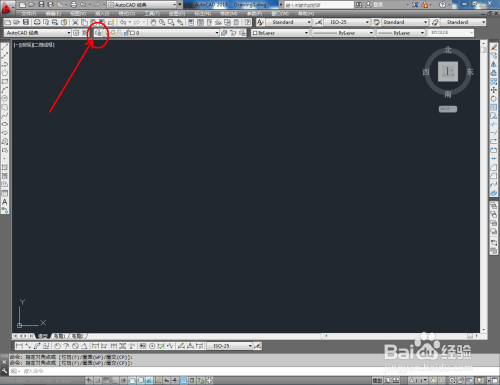

打开AutoCAD 2013软件，点击【图层特征办理器】，点击【新建图层】，将图层定名为：平开门衣柜。点击色块，按图示设置一个图层颜色，完当作平开门衣柜图层的设置（如图所示）；
- 2
点击【矩形东西】，按图示在号令栏输入：d并按下空格键，输入长度数值：2200并按下空格键，继续输入宽度数值：1900并按下空格键
，完当作矩形图案的绘制。选中图案，点击右边东西栏中的【分化东西】，将图案炸开（如图所示）；
- 3

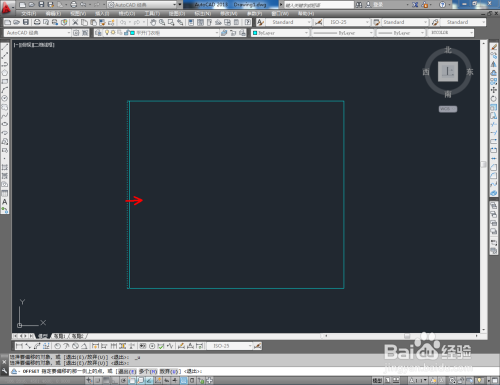

点击右边东西栏中的【偏移】，在号令栏中输入：25，拾取图示图案上的边后进行标的目的内偏移操作。点击【偏移】，输入80，选中图案底边，对底边进行标的目的上偏移。完当作后，点击【修剪】，横边的端部进行修剪操作（如图所示）；
- 4

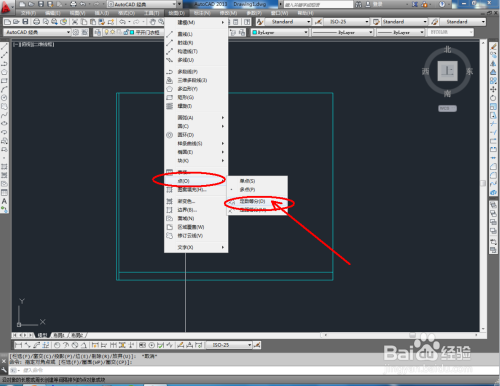

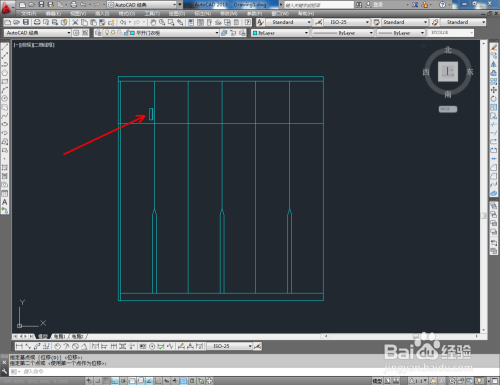

选中图示线段，点击【画图】-【点】-【定命等分】，在号令栏中输入数值：6，生当作线段,六等分的5个点后，点击【直线东西】绘制出6条线段并完裁缝柜门拉手部门的建造（如图所示）；
- 5

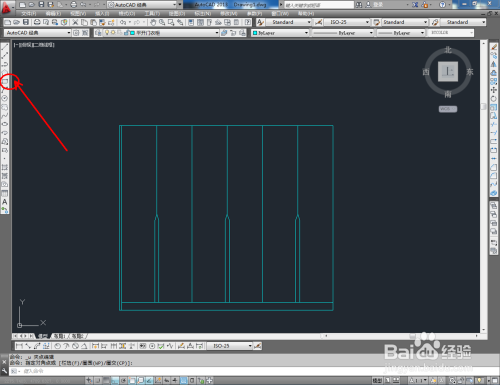

点击【矩形东西】，绘制一个2200*450mm的矩形方框后，同样的步调完当作六门顶柜图案的建造。完当作顶封线和拉手图案的绘制后，我们的平开门衣柜平面图便全数建造完当作。
