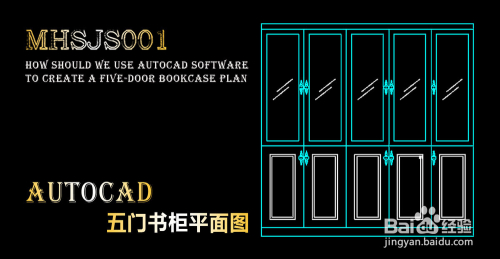

我们在利用CAD软件绘制办公室平面图的时辰，经常需要绘制书厨平面图。今天我们就来领会下cad如何建造五门书厨平面图。
工具/原料
- AutoCAD 2013
方式/步骤
- 1

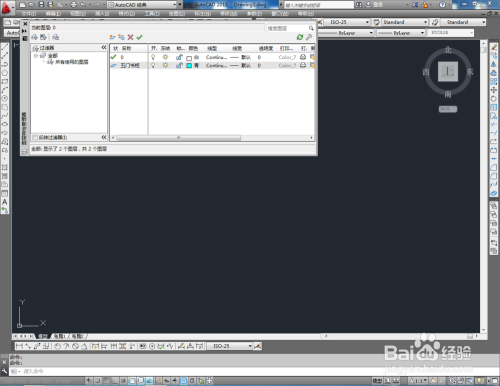

打开AutoCAD 2013软件，点击【图层特征办理器】，点击【新建图层】，将图层定名为：五门书厨。点击色块，按图示设置一个图层颜色，完当作五门书厨图层的设置（如图所示）；
- 2

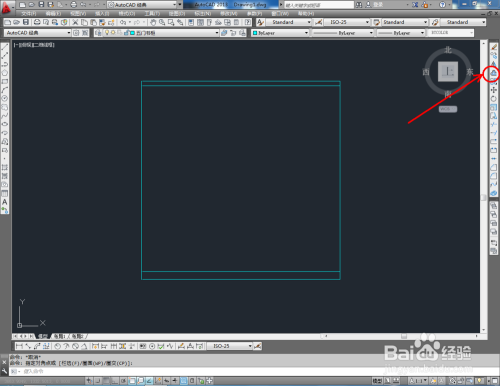

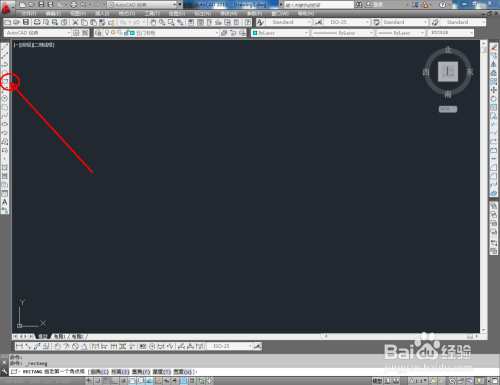

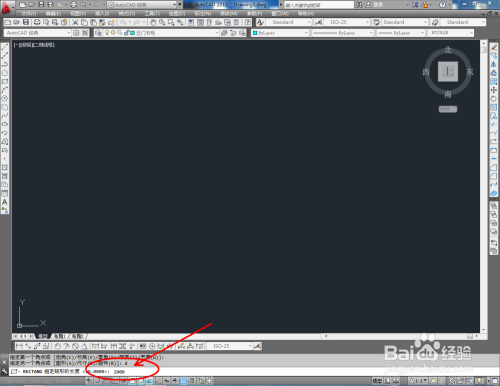

点击【矩形东西】，按图示在号令栏输入：d并按下空格键，输入长度值：2000并按下空格键，继续输入宽度数值：1950并按下空格键，完当作矩形图案的绘制。选中图案，点击右边东西栏中的【分化东西】，将图案炸开（如图所示）；
- 3

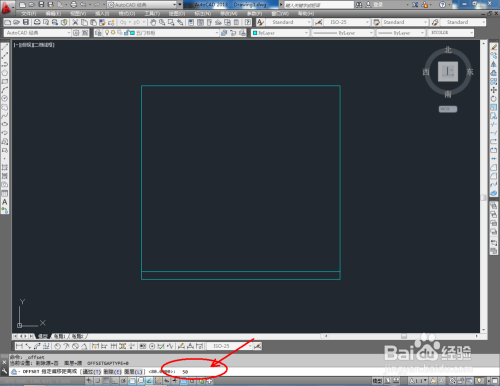

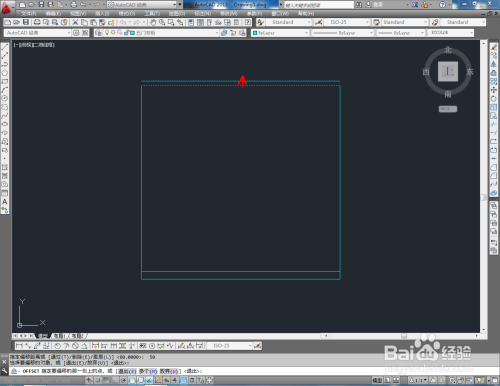

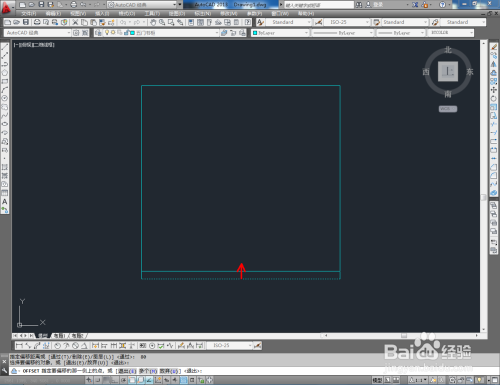

点击右边东西栏中的【偏移东西】，在号令栏输入偏移数值：80后，对图案底边进行标的目的上偏移。同样的步调，完当作顶边的标的目的上偏移后，调整好摆布两条边线上的节制点（如图所示）；
- 4

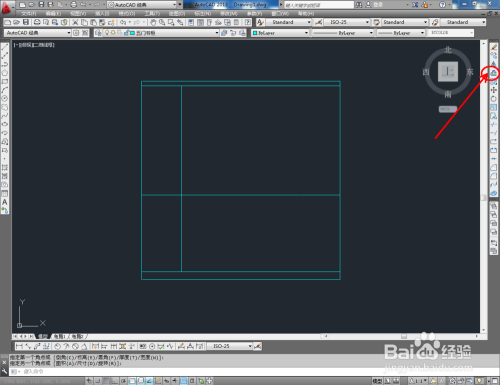

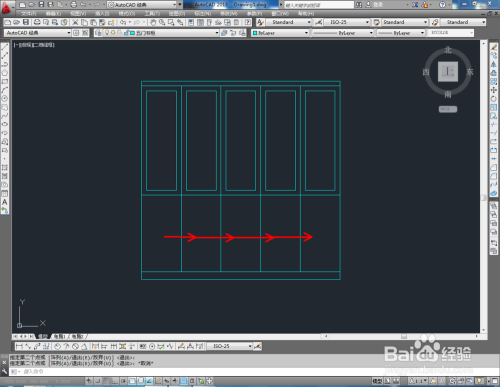

点击【偏移东西】，在号令栏输入偏移数值：850后，对底边进行标的目的上偏移。完当作后，点击【画图】-【点】-【定命等分】将选线分为五等分（如图所示）；
- 5

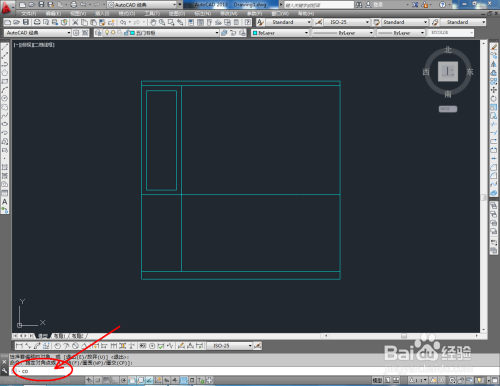

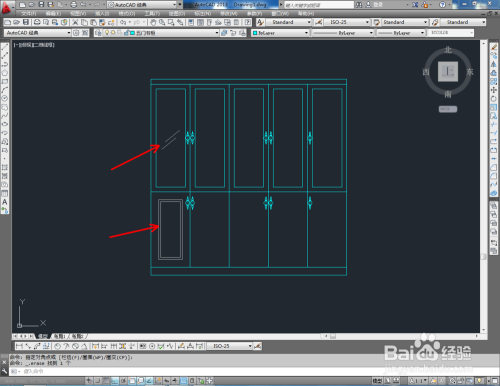

点击【矩形东西】，按图示绘制两个矩形图案后，点击【偏移】，在号令栏中输入偏移数值：50，对矩形进行偏移操作。完当作后，在号令栏输入：co并按下空格键进行移动复制（如图所示）；
- 6
最后，将建造好的拉手图块导入文件并调整好拉手的位置。完当作细节部门的建造后，我们的五门书厨平面图便全数建造完当作。
