在Revit中创建倾斜立面

Revit项目样板默认的四个东、南、西、海说神聊立面是彼此垂直的，当我们碰到不规整的建筑需要建立一个倾斜的立面时，该如何操作呢？下面将供给两种方式。

工具/原料

• Autodesk Revit 2016

方式一、操纵剖面东西

1. 1

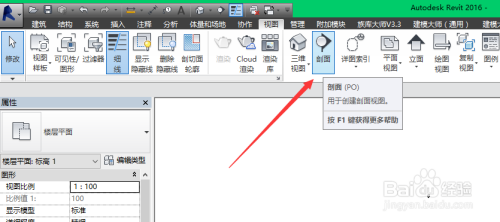

   在revit项目中，找到“视图”选项卡中的“剖面”东西（快捷键：PO），绘制一个剖面。


2. 2

   在绘制过程中剖面会主动捕获附近轴线的平行偏向。


3. 3

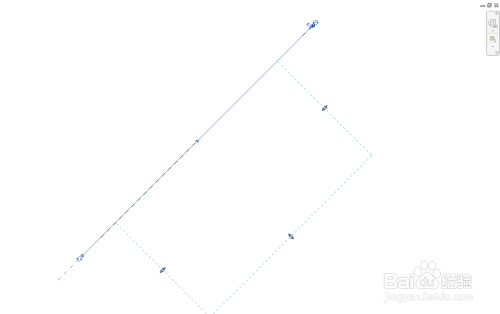

   但有时辰剖面偏向不会捕获建筑物平行偏向，是以可以做辅助参照平面（快捷键RP）；再在参照平面上绘制剖面。



方式二、操纵框架立面东西

1. 1

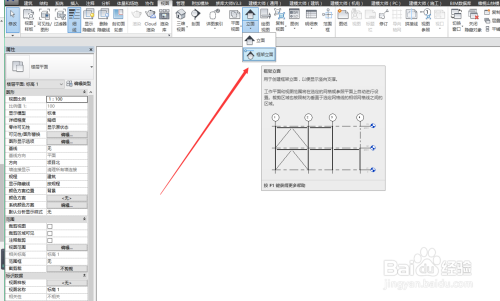

   在revit项目中，找到“视图”选项卡中的“立面”东西，睁开、找到“框架立面”。


2. 2

   框架立面放置时需要识别已有参照才能实现，是以需要先绘制一条轴网或者参考面来辅助放置框架立面。此时在项目浏览器会新呈现一个“立面(内部立面)”，点进去就是新建的倾斜立面视图了。


3. 3

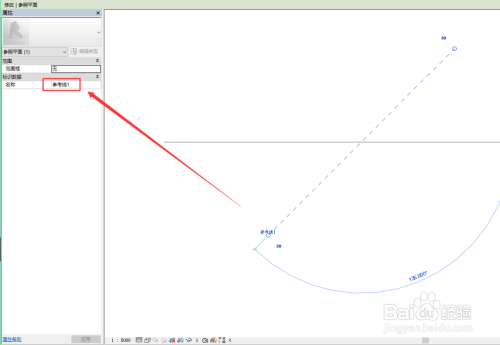

   需要指出的是：若是操纵参照平面辅助放置框架立面，必需要先给参照平面定名。不然放置框架立面时无法选中参照平面。
