工具/原料
- 电脑
- AutoCAD 2016
方式/步骤
- 1

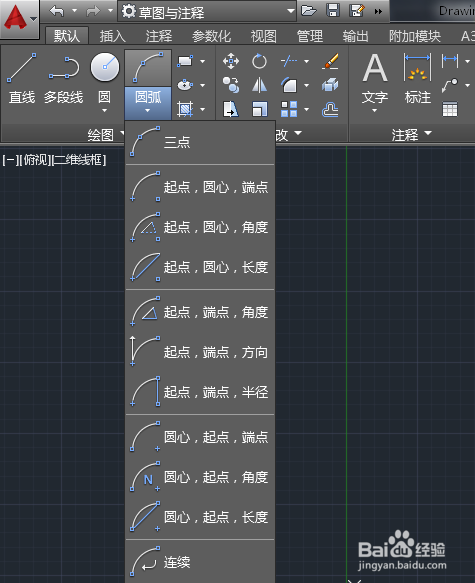

如下图所示，在AutoCAD中画圆弧的方式有11种，别离是三点、起点+圆心+端点、起点+圆心+角度、起点+圆心+长度、起点+端点+角度、起点+端点+半径、圆心+起点+端点、圆心+起点+角度、圆心+起点+长度和持续。需要在分歧的环境下选择合适的画法。
- 2

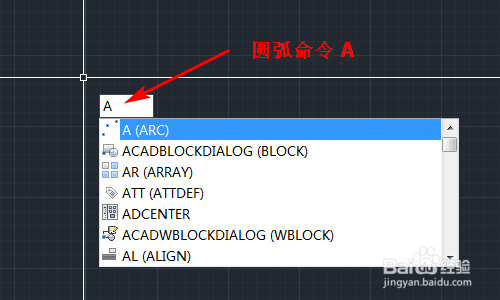

在AutoCAD中，圆弧的号令是A，在号令框中输入A，按空格键确认，起头画圆弧。
- 3

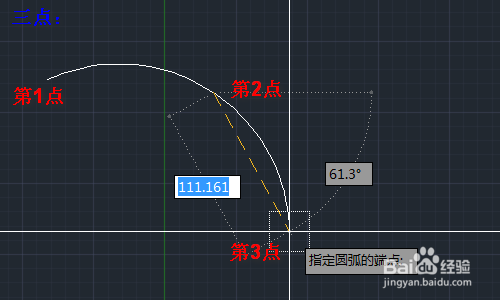

三点：输入号令A，按空格键确认，别离指定圆弧的三点。
- 4

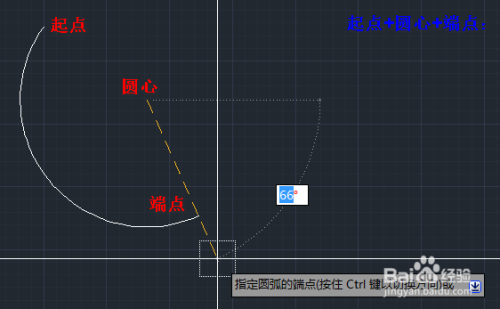

起点+圆心+端点：输入号令A，按空格键确认，指定圆弧的起点，输入号令C，按空格键确认，指定圆弧的圆心，指定圆弧的端点。
- 5

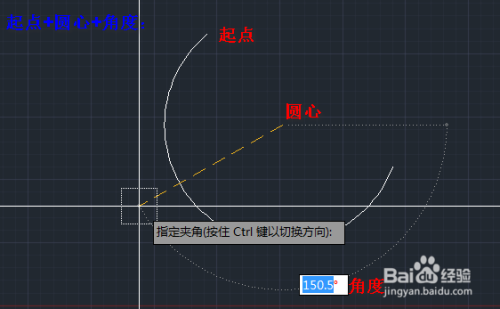

起点+圆心+角度：输入号令A，按空格键确认，指定圆弧的起点，输入号令C，按空格键确认，指定圆弧的圆心，输入号令A，按空格键确认，指定圆弧的角度。
- 6

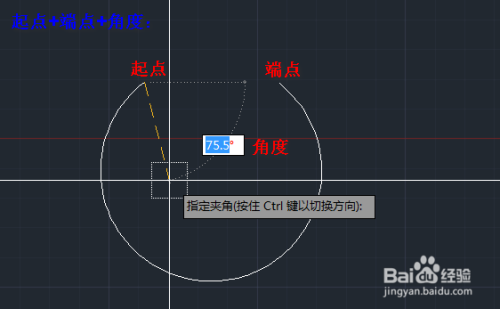

起点+端点+角度：输入号令A，按空格键确认，指定圆弧的起点，输入号令E，按空格键确认，指定圆弧的端点，输入号令A，按空格键确认，指定圆弧的角度。
- 7

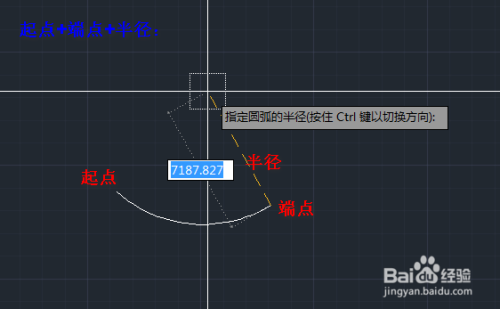

起点+端点+半径：输入号令A，按空格键确认，指定圆弧的起点，输入号令E，按空格键确认，指定圆弧的端点，输入号令R，按空格键确认，指定圆弧的半径。
- 8
持续：持续画法是在比来一次画圆的端点上接着再画一个端点。
- 9
AutoCAD画圆弧还有其它的方式，这里就纷歧一介绍了，方式都比力近似。
