AutoCAD是一条目十分常用的作图软件，PDF是我们常用的文件格局，那么这两种格局之间要怎么转换呢？AutoCAD图要如何输出为pdf格局的文件？pdf格局的文件又将怎么导入到AutoCAD中呢?
工具/原料
- 电脑
- AutoCAD 2016
输出为pdf文件
- 1

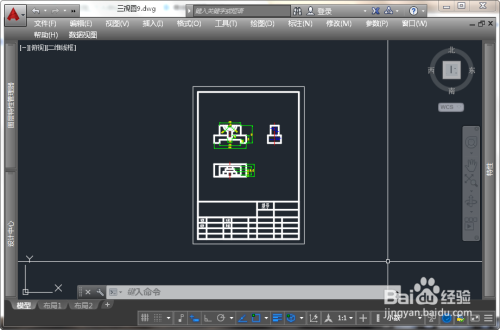

下图是一份用AutoCAD打开的三视图图纸，现要将它输出为pdf文件。
- 2

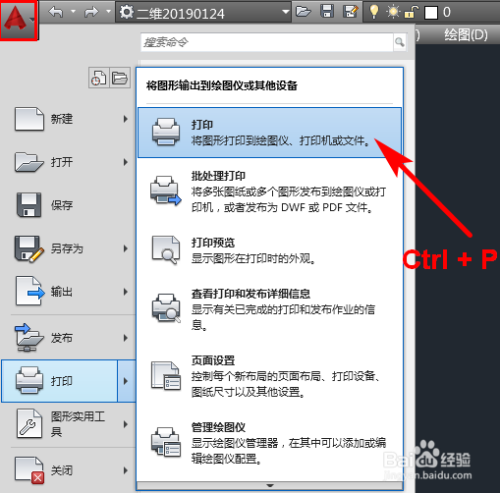

单击左上角的软件图标下拉按钮，在打开的菜单中选择【打印】（或按快捷键Ctrl + P），打开“打印-模子”对话框。
- 3

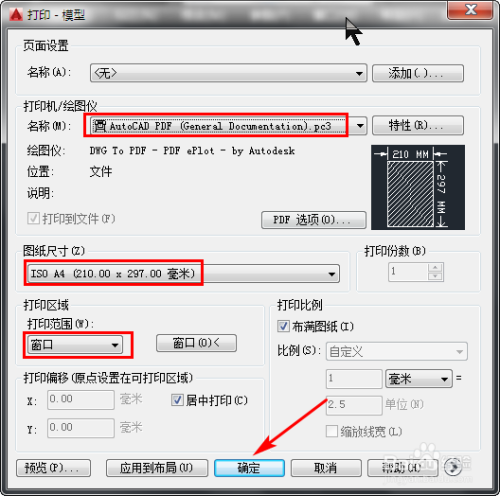

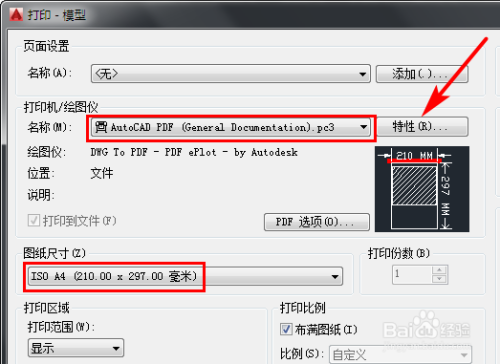

在“打印-模子”对话框的“名称”下拉框中选择“Auto CAD PDF”，选择图纸尺寸为“A4”。
- 4
为了使PDF中的图形和CAD中图形的比例连结一致，需要把PDF中的页面边距设为0，这个步调可以点击下方链接，查看我之前写的《CAD打印时如何使图框边缘没有白边》一文。
- 5

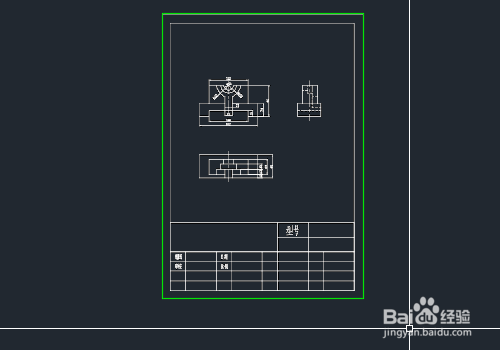

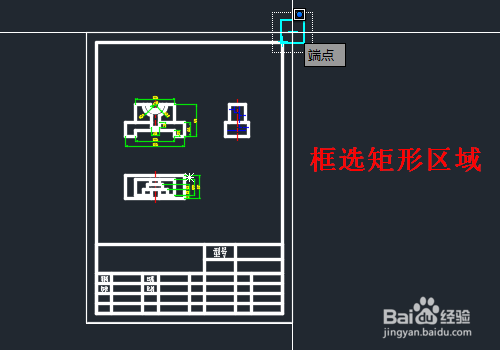

在“打印规模”下拉框中选择“窗口”然后在图纸中框选矩形区域。
- 6
所有参数都设置完当作后单击【预览】按钮查看结果，最后单击【确定】按钮，打开“浏览打印文件”对话框。
- 7
在“浏览打印文件”对话框中选择文件的保留位置，更改文件名，最后单击【保留】按钮，完当作。
- 8
打开输出的pdf文件，如下图所示：
导入pdf文件
- 1

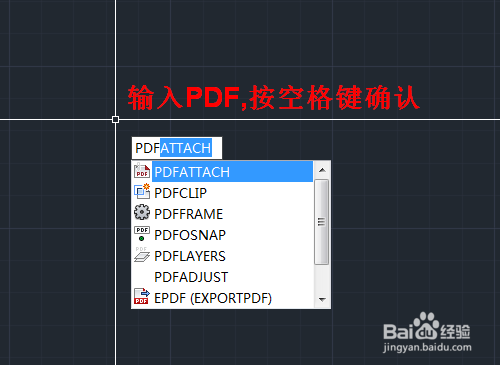

此刻要将方才输出的pdf文件从头导入到CAD中。在号令栏输入PDF，按空格键确认，打开“选择参照文件”对话框。
- 2

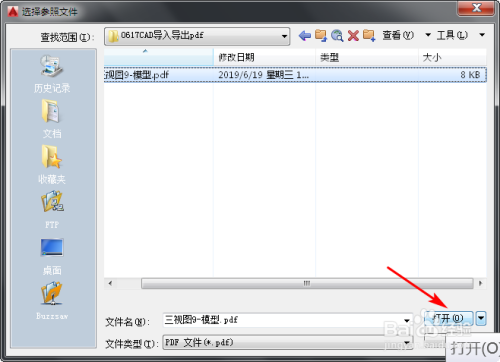

在“选择参照文件”对话框中，选择方才输出的三视图pdf文件，单击【打开】按钮。
- 3

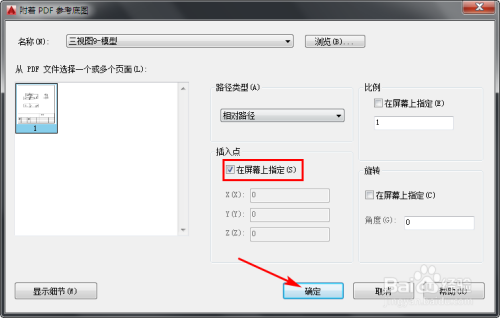

在打开的“附着 PDF 参照底图”对话框中，勾选在屏幕上指定插入点，单击【确定】按钮。
- 4

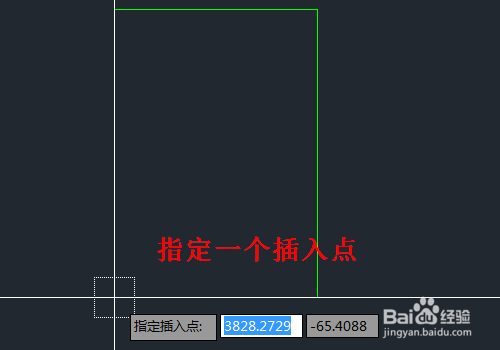

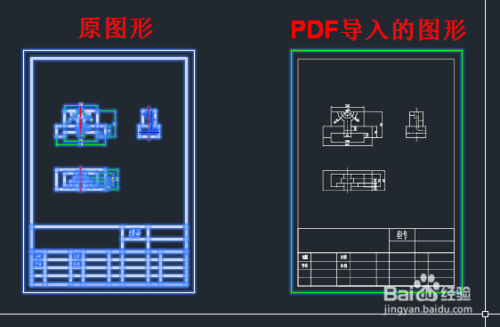

然后在屏幕上指定一个插入点，此时图纸就插入进来了，如下图所示：
- 5
从图中我们可以看到经由过程PDF导入的图形半斤八两于是一张图片，是无法分化的，但图上的点是可以被捕获到的，如下图所示：
- 6
是以，当我们需要按照一张PDF格局的图纸在CAD中作图时，可以将PDF图纸导入到CAD中，然后在上面按照捕获到的点描一遍即可。
