介绍施耐德PLC编程软件Unity Pro XL经由过程以太网毗连M340系列PLC的方式。
工具/原料
- 软件：Unity Pro XL V13.0-170914B
- 硬件：机架：BMX XBP0600 电源：BMX CPS2000 CPU：BMX P34 2020 开关量输入模块：BMX DDI1602 开关量输出模块：BMX DDO1602 模拟量输入模块：BMX AMI0810
- 网线
方式/步骤
- 1
按如图所示的收集拓扑操纵网线将M340和电脑毗连。
PLC和电脑处于统一网段，能ping通PLC。
- 2

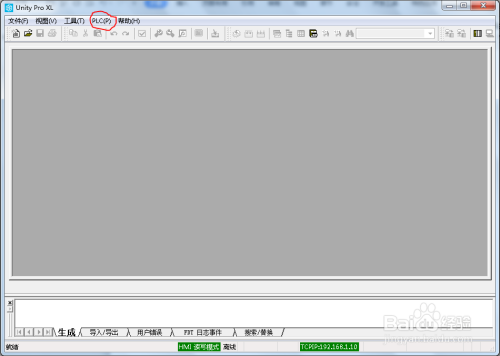

1.点击图2-1界面中的“PLC”菜单下的“尺度模式”。
- 3
2.再点击“PLC”菜单下的“设置地址”，再弹出地址的对话框的“PLC地址”侧输入PLC的IP地址。
注：被选择了尺度模式，在“PLC地址”前有个钩。如看选择的是“仿真模式”在设置地址对话框中的“仿真器地址”前有个钩。
- 4
3.点击“设置地址”中的“测试毗连”按钮，若是与PLC毗连正常会弹出“当作功毗连到当前选择的方针”对话框。
- 5

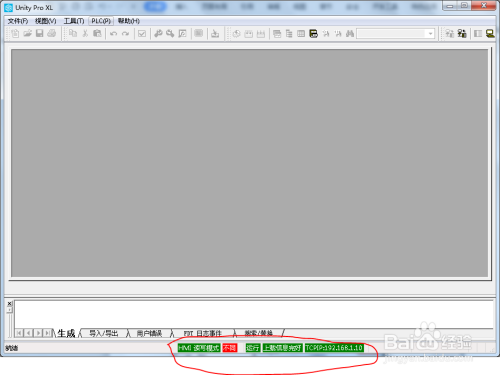

4.点击“PLC”菜单下的“毗连”，毗连当作功后在Unity Pro XL软件下部状况栏中有显示毗连信息。
注重事项
- 第1步中收集应毗连正常，电脑能ping能PLC。
- 第3步中的PLC模式应正常，处于尺度模式。
