海为PLC如何通过C系列触摸屏远程上下载程序

工控行业长途监控维护，以及长途PLC编程等为用户来带来了极大便当，不消跑现场即可长途编程调试，深受用户青睐。

本例介绍分享Haiwell海为PLC的长途上下载程序功能设置步调，但愿能对大师有所帮忙。

工具/原料

• 电脑
• 海为HMI
• 海为组态软件SCADA
• 海为PLC
• 海为PLC编程软件HaiwellHappy
• 手机

第一步：触摸屏硬件接线与初始化操作

1. 1

   海为HMI接通电源线及接网线。


2. 2

   HMI初次通电或执行恢复出厂设置后（HMI后背有个RST的复位按钮)，会进入说话设置界面，可选择【简体中文】或【English】，点击【下一步】，则进入下一步收集设置界面。


3. 3

   在第二步进入收集设置界面，可设置：

   收集开关：为【开】或【关】，要上网所以选则为开；

   收集类型：动态或者静态（深色为当前选择），若为DHCP则可主动获取收集地址，若为Static IP则需手动填写收集地址信息（包含IP地址、子网掩码、默认网关、DNS信息），若是之前一步设置错了，可以点击【上一步】。

   出格注重：触摸屏上IP地址要跟电脑上的统一个网段，例如电脑上的IP地址为192.168.30.39，那触摸屏上的IP就要为192.168.30.X

   触摸屏联接收集后，此时点击保留，进入下一步。


4. 4

   在第三步进入运行模式设置界面，点击【上一步】，则可返回到上一步界面。

   选择“运行当地工程”：则会运行触摸屏出厂自带的一个内置演示工程。

   选择“运行收集工程”：只要输入当前收集上已经运行的工程的触摸屏IP地址，就可以把当前运行工程同步到新屏中，组网很是便当！

   点击【完当作】，则可完当作界面设置。


5. 5

   点击【完当作】，进入当地默认的演示工程界面。



第二步：触摸屏画面编纂与下载

1. 1

   打开海为组态软件 → 新建一个工程 → 选择C7或者C10触摸屏 → 点确定进入下一步 → 添加设备。

   可以添加串口485/232，或者以太网口，通信参数注重要跟PLC上的参数要一致，海为PLC串口默认参数：地址为1，波特率19200，资料格局为N、8、2,




   以太网默认参数

   IP：192.168.1.111

   子网掩码：255.255.255.0

   网关：192.168.1.1

   本例为RS232，站号1,19200，N82，如下设置


2. 2

   添加完设备 → 成立变量 → 建造触摸屏组态画面 → 图元绑定变量等一些列常规触摸屏操作后 → 编译程序 → 查抄无误 → 触摸屏工程下载。




   触摸屏程序下载：点击组态软件中的HMI，选择【HMI办理器】，弹出HMI办理器窗口，选择在线HMI列表中的IP地址或者在IP地址栏手动输入在触摸屏上设置的IP，例如之前触摸屏上设置的IP地址为192.168.30.199，则鼠标点击对应的IP，即可把这个IP对应的触摸屏设置为当前操作触摸屏，显示到IP栏中。




   最后点击PC->HMI，就可以将组态工程下载到触摸屏上。若HMI为离线状况，执行以上操作则提醒“获取HMI掉败”，且在线HMI列表没有显示离线的HMI信息。下载当作功，触摸屏会有一声“滴”一声，主动重启。




   重点提醒：海为触摸屏撑持2个串口（COM1：RS232/422/485 COM2:RS232/485）、一个以太网网口，我们可以同时往这些通信口添加设备，后面经由过程海为云长途上下载程序的时辰，只要选择对应通信口下的方针PLC即可。



第三步：注册海为云账号

1. 1

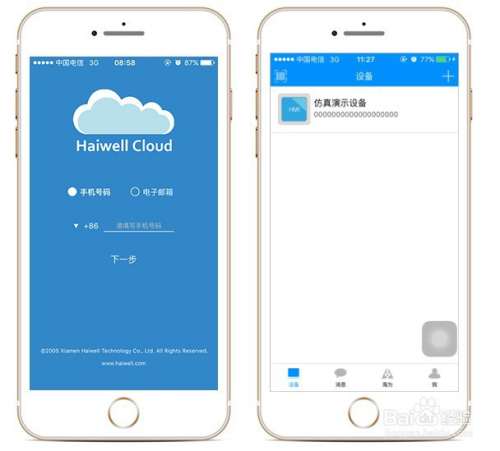

   手机下载海为云APP，然后进行账号的注册（可以用手机号码进行注册，也可以用邮箱进行注册），注册完之后登岸，可以看到一台仿真演示设备。



第四步：云账号绑定触摸屏

1. 1

   在HMI运行界面长按右上角5秒钟，也可以在当地浏览器中直接输入屏IP，例如本例：192.168.30.199/setting进入切换到【设置界面】


2. 2

   点击右上角的说话图标，可以进行说话的切换。


3. 3

   点击【云设置】（Cloud），会呈现如下界面。若是没有呈现，要确认收集是否毗连准确，点击【硬件设置】，查看IP是否设置准确，点窜完IP要点击保留。


4. 4

   用刚注册好的手机APP直接扫描屏幕上的二维码，触摸屏上会呈现确认信息


5. 5

   手机上也会呈现两种验证体例，确认信息无误后在触摸屏上点击确认，就当作为机本家儿。手机就可以直接拜候到这台触摸屏。



第五步：HaiwellHappy 编程软件云引擎设置

1. 1

   触摸屏经由过程485或者232或者以太网毗连PLC（按照现实前面组态成立的驱动，本例只在232口成立了一个海为驱动），打开Haiwell happy 编程软件，点击【云引擎】如图


2. 2

   进行账号的登岸：就是您适才经由过程手机注册的，绑定了触摸屏的账号，然后输入准确密码。

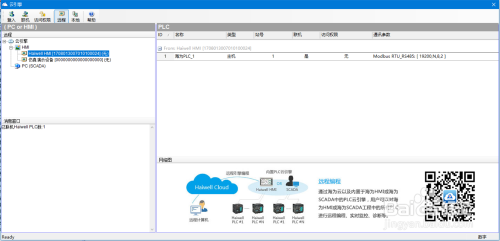

   登岸当作功后，我们可以看到您这个账号下面办理的一个或者多个触摸屏，接着选择HMI，然后点击联机，就会呈现PLC的一些参数，注重查看【联机】状况应为是，若是为是，申明已经连到长途的PLC了。


3. 3

   若是一个触摸屏多个口都有毗连PLC，那么就是如图所示。



第六步：完当作

1. 1

   添加设置完当作。此时封闭【云引擎】窗口，就可以对长途的PLC进行如同当地的操作，例如上载程序、下载程序、监控程序、PLC诊断、PLC固件进级等。



注重事项

• 因软件版本会有更新，界面及设置装备摆设体例可能会更新。请理解。
