C4D中硬边模型U型片的创建方法

  U型片为五金机械常用配件，下面讲述在C4D中U型片的硬边模子建立过程。

工具/原料

• C4D

方式/步骤

1. 1

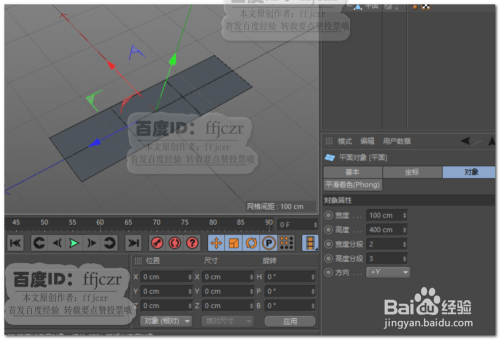

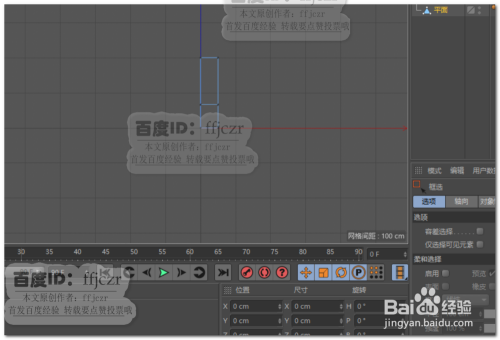

     建立一个100*400的平面，宽度分段为2，高度分段为3.偏向为+Y。


2. 2

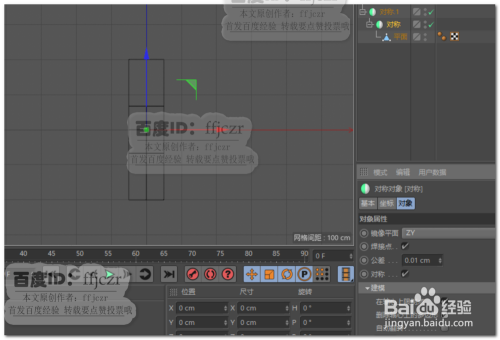

     将平面转为可编纂多边形，点模式中选中多边形的点进行删除，最后只保留多边形的四分之一。给四分之一多边形添加二个对称号令，获得一个完整的多边形。这样在调整模子时只要对四分之一模子进行操作即可。

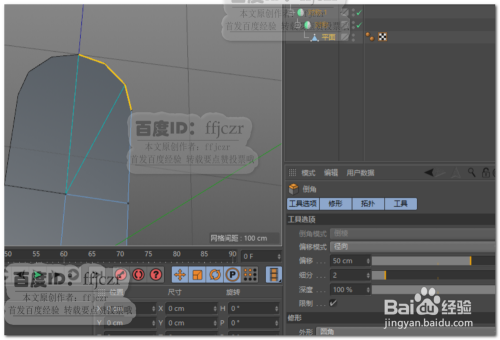

3. 3

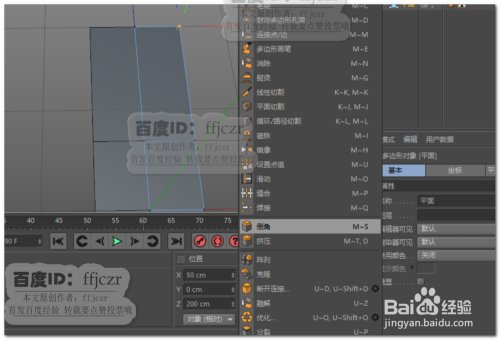

     选中多边形的顶角进行倒角，倒角的偏移模式为径标的目的，偏移值为50，细分为2，勾选限制。

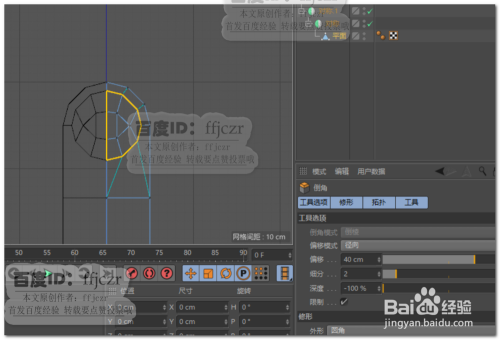

4. 4

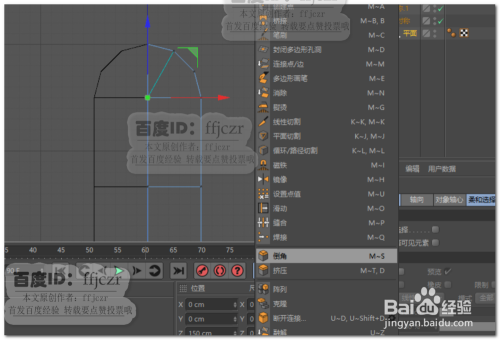

     给倒角处添加切线，选中倒角圆心的点进行倒角。倒角偏移模式为径标的目的，偏移值为40，细分为2，深度为-100%，勾选限制。


5. 5

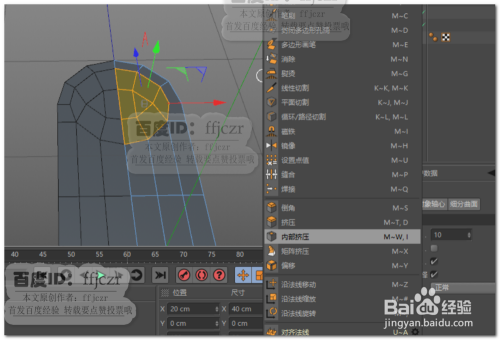

     调整倒角生当作的N-gon线，选中圆心进行倒角获得的面进行内部挤压，偏移值为2；将选中的面删除。获得开孔结果。


6. 6

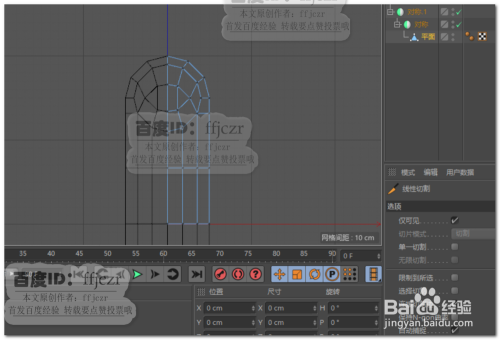

     选中多边形的外轮廓线，用滑动复制的方式，获得轮廓线上的节制边线。

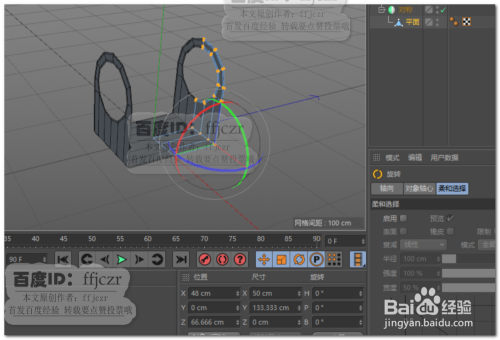

7. 7

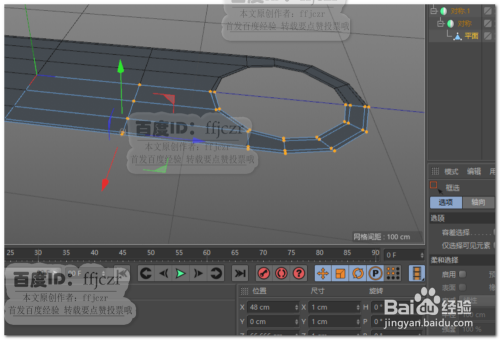

      点模式中选中多边形上的点；启用轴心模式，将坐标移动到图示位置。扭转坐标X轴90，获得一个U型片体。

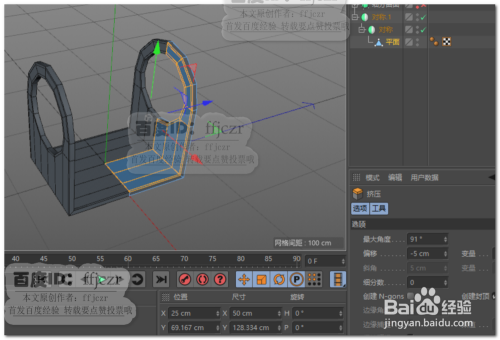

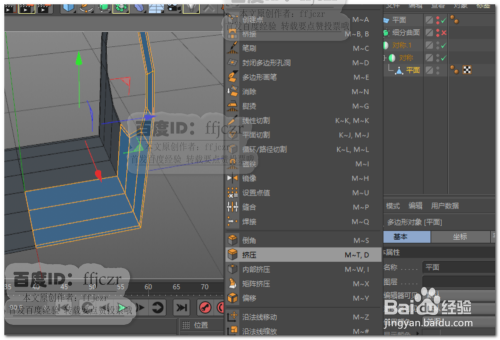

8. 8

     面模式中选中所有的面，进行挤压。勾选封顶，偏移值为-5.


9. 9

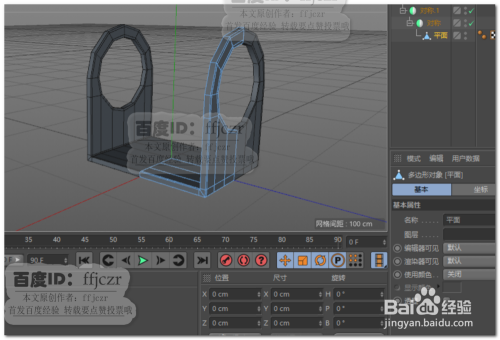

     半数弯处用轮回切刀东西添加二道轮回节制线；最后给模子添加一个细分曲面。即可获得硬边模子U型片。
