CAD定位命令——TK

经常碰到要画的图形起点处于另一个点的特定位置，这是用TK号令可以很便利的进行定位作图。

工具/原料

• autoca

方式/步骤

1. 1

   首先我们假定个图形，外侧圆100，50；内部有一个小矩形，小矩形得左上角B位于大矩形A点得30，10的位置。


2. 2

   先绘制好大矩形，筹办绘制小矩形的时辰，先输入矩形号令rec，接着输入tk空格，然后点击a点确认第一个点。

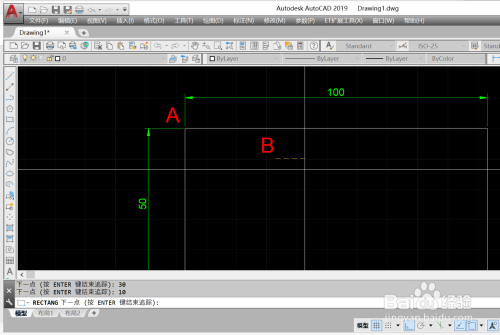

3. 3

   接着指针往右移，输入30空格，然后指针往下移输入10空格，这样小矩形的起点位置就确定了，最后需要按一下回车键。

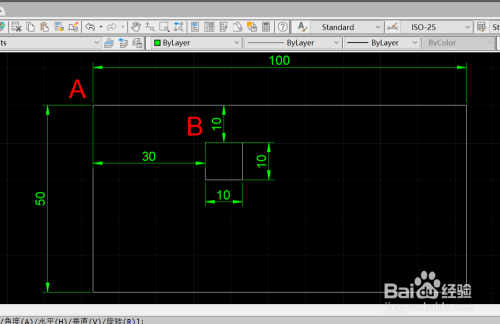

4. 4

   接下来输入d，用划定尺寸的方式来绘制小矩形，最后输入10空格，10空格即可。
