C4D硬边建模外六角造型的创建方法

   外六角造型，在机械配件中常可以看到。之前写过与外六角造型建立相关的经验，本次的与前次的有所分歧。可以参考利用。

12C4D建模--外六角螺丝头的建立

工具/原料

• C4D

方式/步骤

1. 1

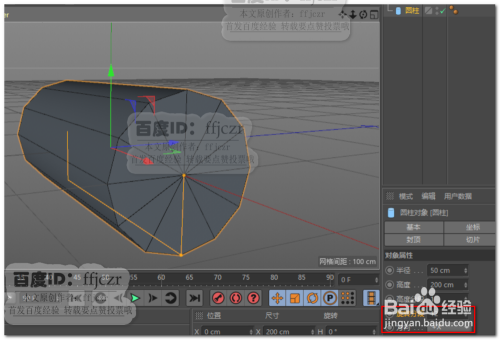

     建立一个圆柱，偏向为+X，扭转分段为12，半径为50。其它的默认。


2. 2

     将圆柱体转为可编纂对象，保留圆柱体的一端封口，并删除封口的下半部门。


3. 3

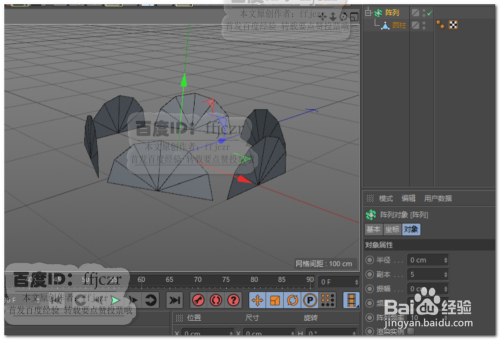

     将上步获得的半圆面进行阵列，阵列的半径为0，副本为5。


4. 4

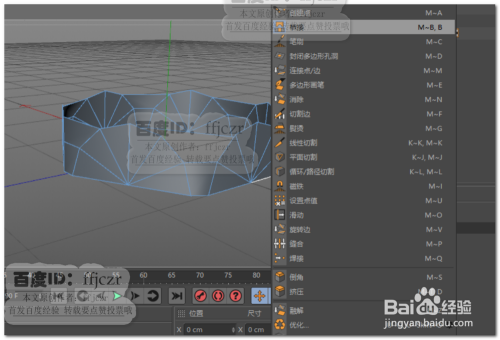

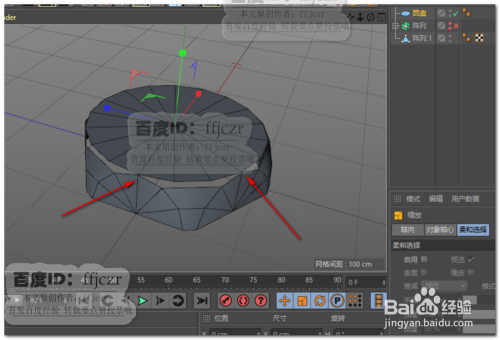

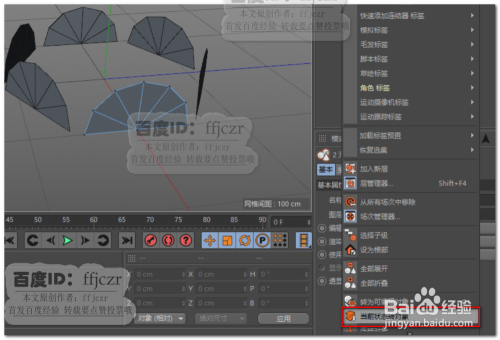

     选择阵列对象，将当前状况转为对象，原阵列对象埋没。用桥接东西对相邻的半圆边毗连起来，如图2所示。


5. 5

     建立一个圆盘，扭转分段为18，圆盘分段为1；调整圆回旋转分段，让此中的六条分段正好与阵列的半圆中线重合，如图所示。将圆盘缩小并标的目的上移动一点距离（这个距离不消太大一点即可，不消具体数据）。

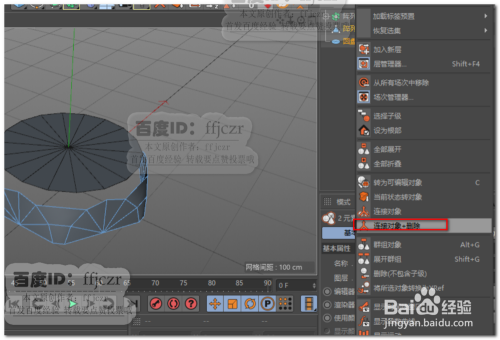

     选中圆盘与阵列的六个半圆，毗连对象+删除。


6. 6

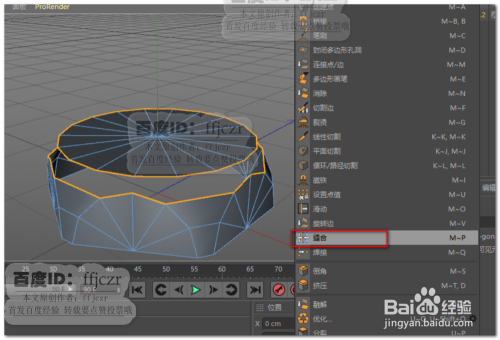

     选中圆盘的外轮廓边与六边型端面的边，用缝合号令，按住Shift键，鼠标点选要缝合的点拖动到相对应的点罢休，即可完当作缝合。


7. 7

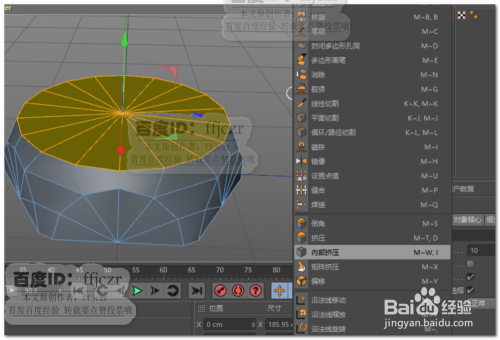

     选中模子的端面，用内部挤压标的目的仙挤压一段距离，再标的目的下挤压，删除选中的面，即可获得开孔的结果。


8. 8

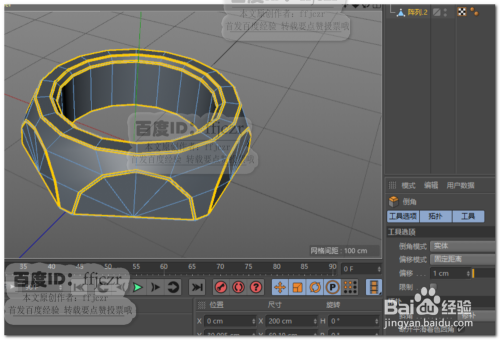

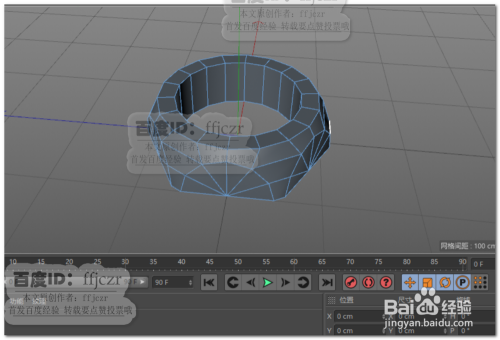

     边模式中，选中模子要倒角的边（如图所示）进行实体倒角。给模子添加一个细分曲面。即可获得圆滑的硬边模子。
