cad如何绘制长方体

       在像3Dmax这样的三维软件中我们可以绘制各类各样的立体模子，那么，在CAD软件中，又应该如何建造三维模子呢？今天我们就来领会下cad如何建造长方体。

工具/原料

• AutoCAD 2013

方式/步骤

1. 1

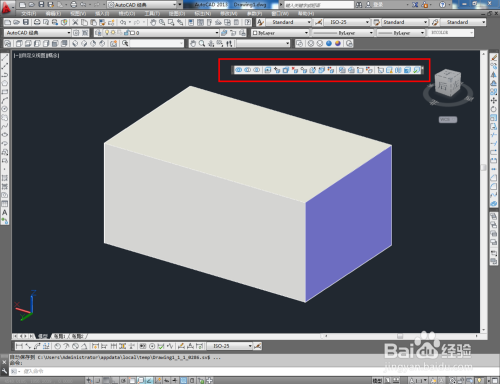

   打开AutoCAD 2013软件，鼠标移动到图示区域，点击鼠标右键-【AutoCAD】，勾选【视图】、【视觉样式】和【三维导航】，将这三个东西栏调出并按图示调整好东西栏的位置；


2. 2

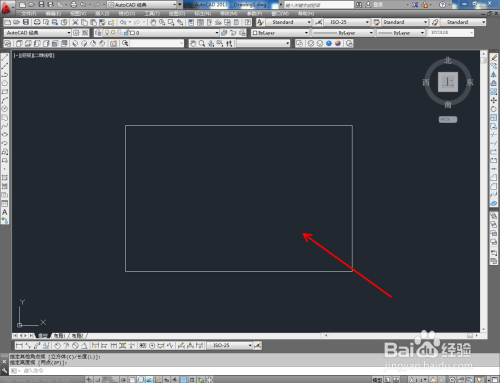

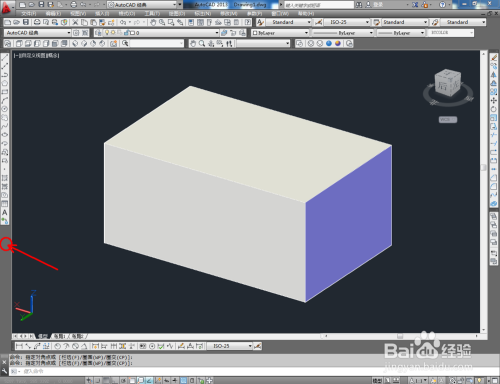

   点击【画图】-【建模】-【长方体】，按图示在作图区域绘制一个长方体模子。完当作后，点击视图栏中的【西南等轴测】将视图切换为西南视角（如图所示）；


3. 3

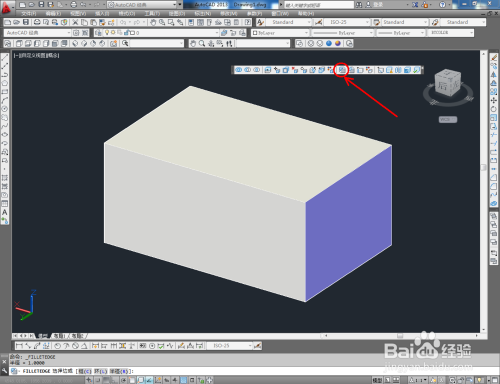

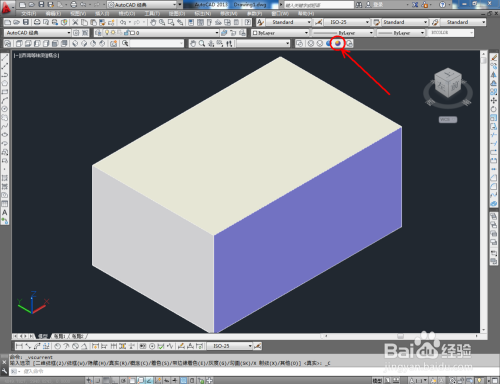

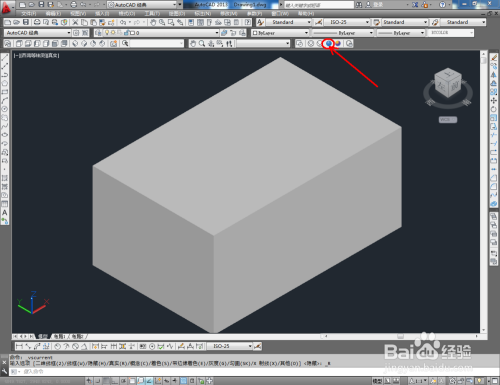

   鼠标依次点击视觉样式中的【线框】、【埋没】、【真实】、【概念】图标，可绘制出各类视觉样式的长方体模子（如图所示）；


4. 4

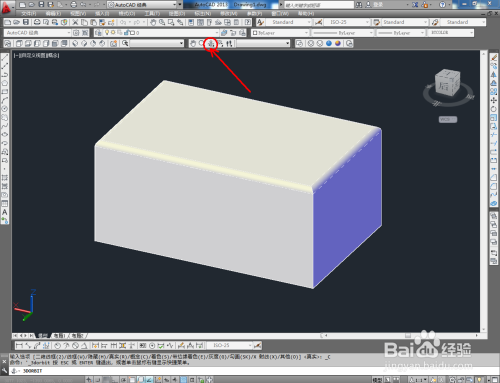

   点击【受约束的动态不雅察】，经由过程扭转不雅察长方体的各个视角。点击鼠标右键-【AutoCAD】，勾选【实体编纂】将实体编纂东西栏调出（如图所示）；


5. 5

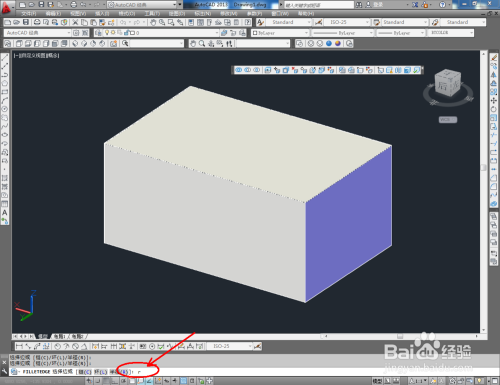

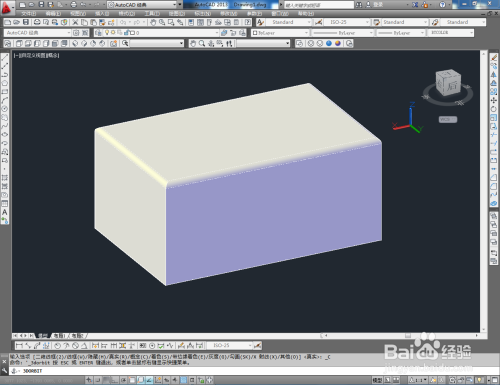

   经由过程【实体编纂】东西，我们可以对长方体模子进行进一步编纂建造。我们以圆角边为例，点击【圆角边】鼠标选中需要圆角处置的边线后，在号令栏输入：r并按下空格键，输入数目：50，完当作选边的圆角处置。这样我们用cad绘制的长方体就建造完当作了。
