C4D中创建半圆环提手的方法

  如图，模子为半圆环提手，常用于罐形包装。该模子的要点在于圆环与圆柱的接合。一路来看其建立过程吧。

工具/原料

• C4D

方式/步骤

1. 1

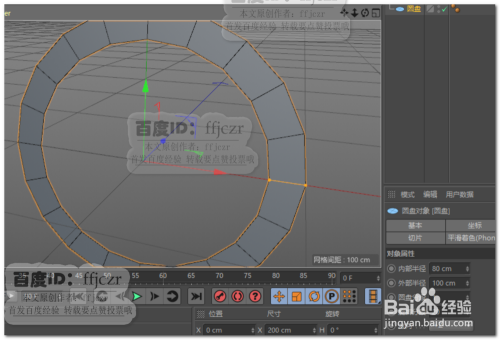

       建立一个圆环，内部半径为80，外部半径为100，圆盘分段为1，扭转分段为20，偏向为+Z。


2. 2

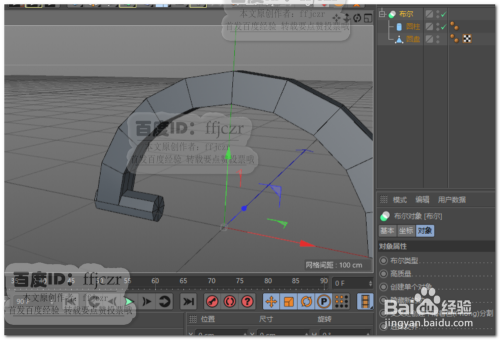

     将圆环转为可编纂对象，选中圆环下半部门将之删除；选中剩下的所有面进行挤压（勾选建立封顶），挤压距离为20.


3. 3

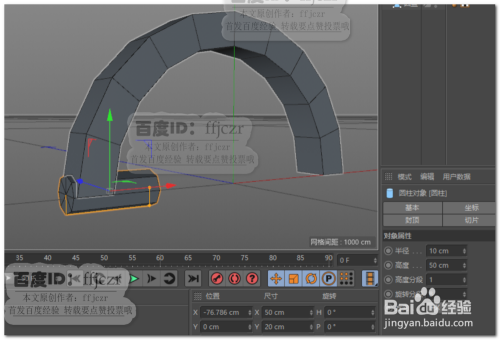

     建立一个圆柱，半径为10，高度为50，高度分段为1，扭转分段为8，偏向为+X。将圆柱体调整到半圆环的一端面，如图所示。


4. 4

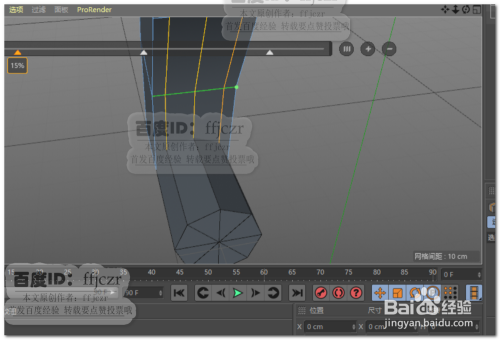

     选用轮回切割东西，在半圆环上添加二组轮回边；添加的轮回边大致与圆柱的二条扭转分段相吻合。如图所示。

     给半圆环与圆柱添加布尔归并。


5. 5

     对布而后圆环外侧的圆柱进行调整，先将凸出的圆柱焊接到圆环面上；将圆柱端面上的边与圆环连系，调整当作一组轮回边；如图所示。


6. 6

     圆环的内侧，圆柱连系处，添加一圈轮回边，如图所示。对于没有重合的点用焊接将其焊接起来。


7. 7

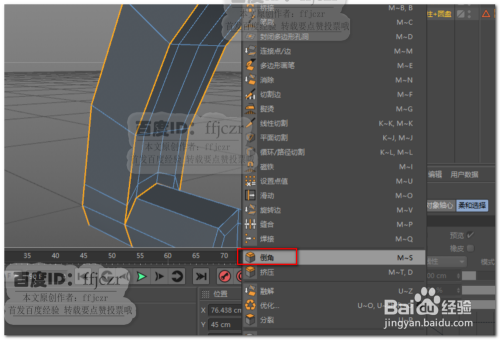

     选择模子的所有轮廓边，进行倒实体角，偏移值为0.5，斜角为平均。


8. 8

     将圆环的另一侧删除，添加对称号令，镜像平面为ZY；获得圆环的另一侧。

   半圆环提手模子建立完当作。
