前面我们已经领会了良多三维模子体在CAD软件中的绘制方式。今天我们就来领会下cad如何建造圆环。
工具/原料
- AutoCAD 2013
方式/步骤
- 1

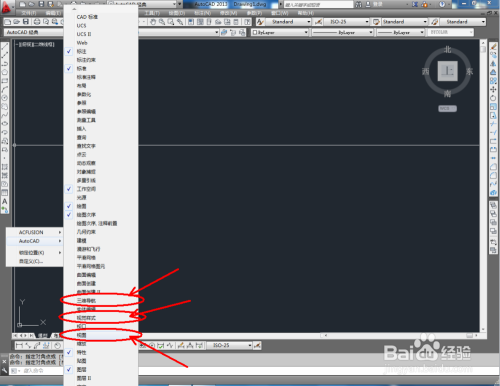

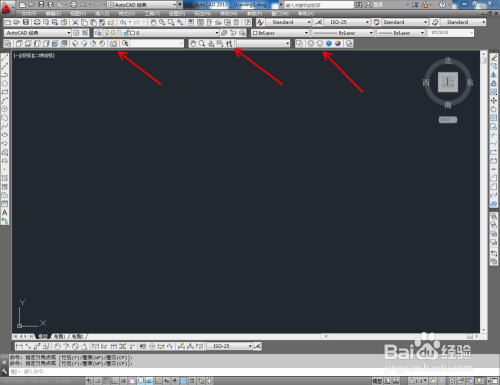

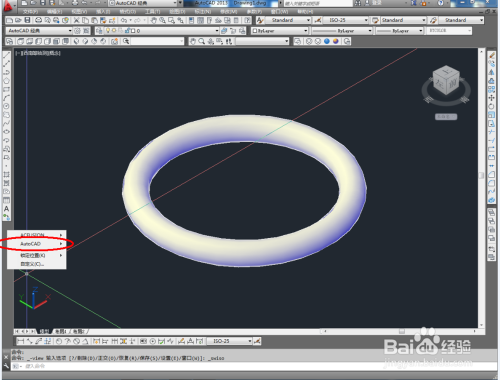

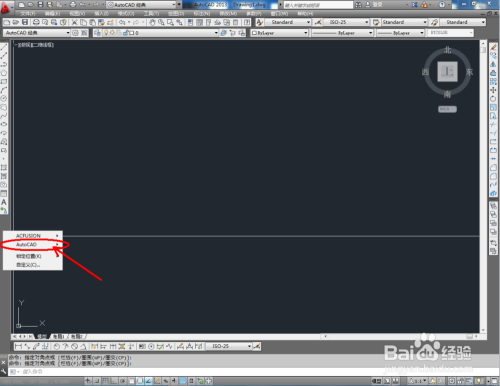

打开AutoCAD 2013软件，鼠标移动到图示区域，点击鼠标右键-【AutoCAD】，勾选【视图】、【视觉样式】和【三维导航】，将这三个东西栏调出并按图示调整好东西栏的位置；
- 2

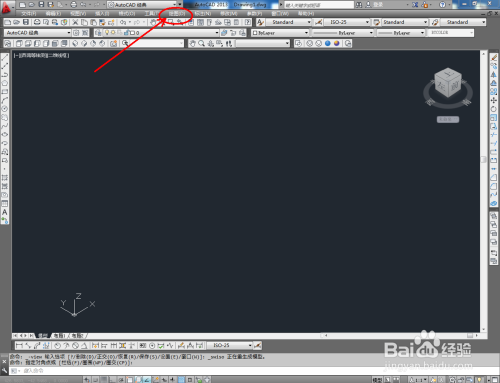

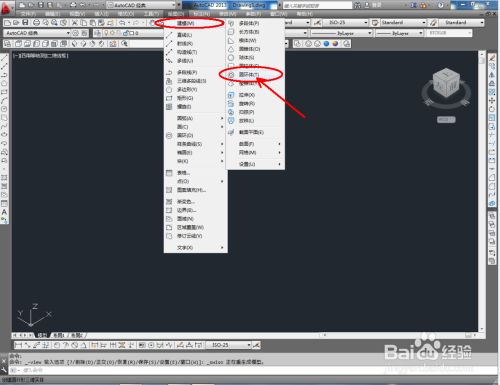

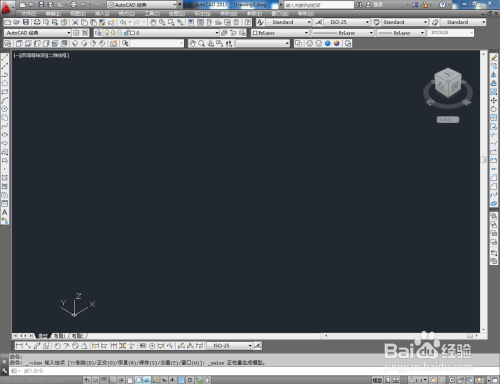

点击视图栏中的【西南等轴测】将视图切换为西南视角后，点击【画图】-【建模】-【圆环】，按图示在作图区域绘制一个圆化（如图所示）；
- 3

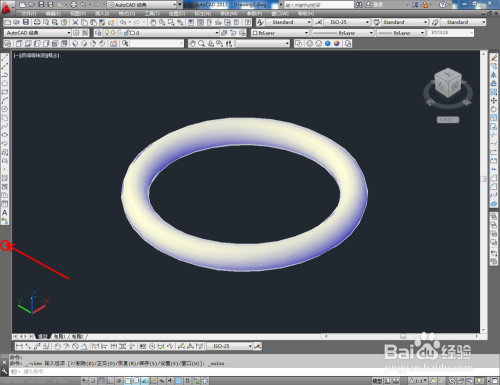

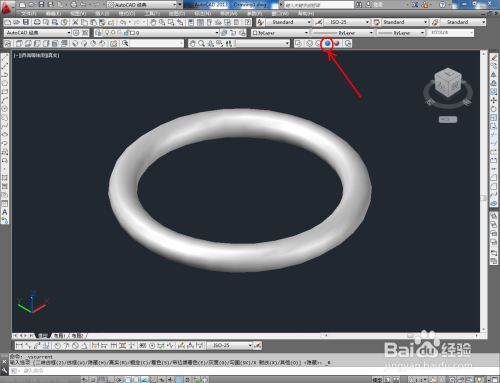

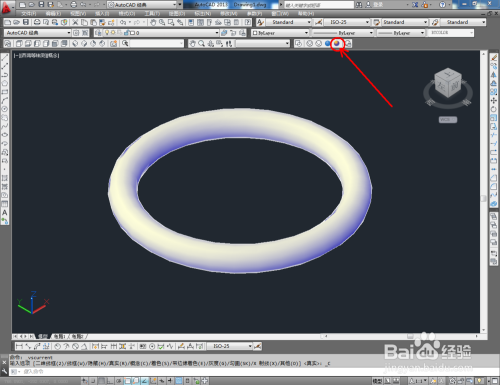

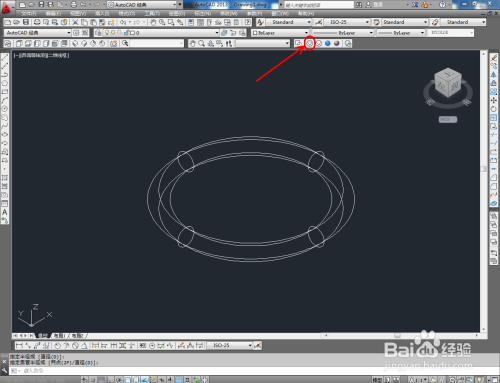

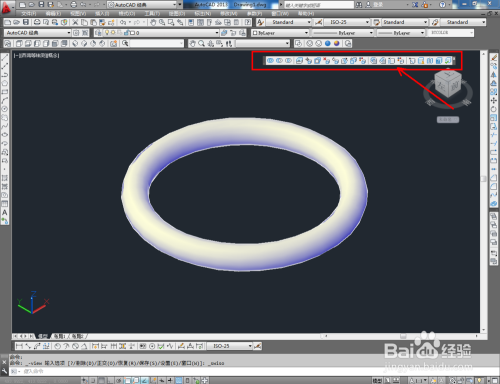

鼠标依次点击视觉样式中的【线框】、【埋没】、【真实】、【概念】图标，可绘制出各类视觉样式的圆环模子（如图所示）；
- 4

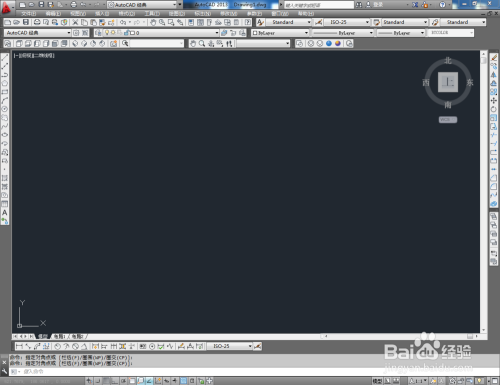

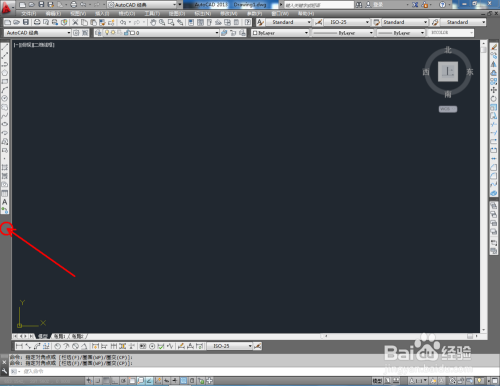

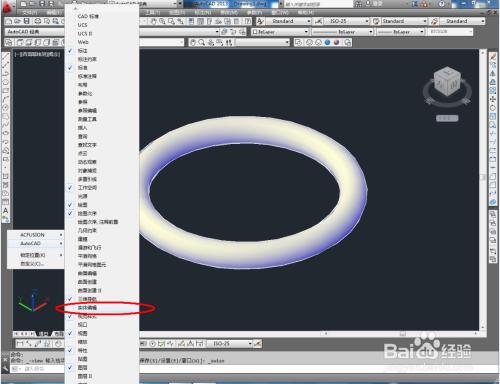

点击【受约束的动态不雅察】，经由过程扭转不雅察圆环体的各个视角。点击鼠标右键-【AutoCAD】，勾选【实体编纂】将实体编纂东西栏调出（如图所示）；
- 5

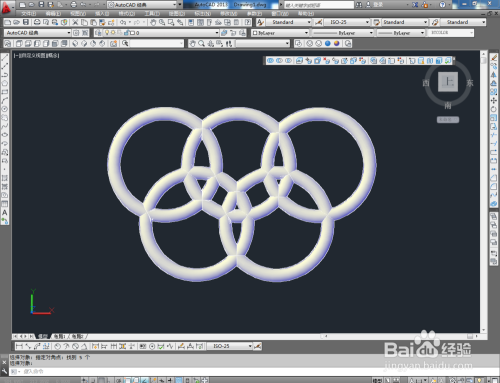

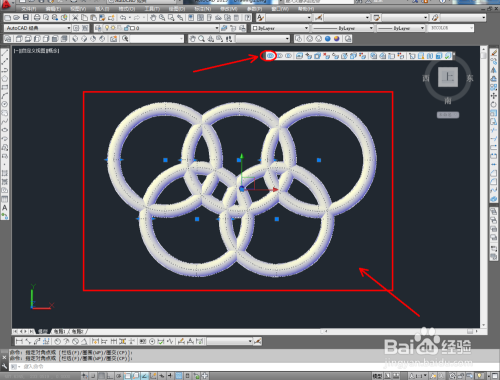

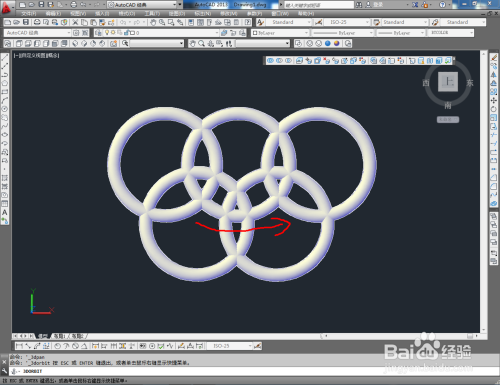

经由过程【实体编纂】东西，我们可以对圆环模子进行进一步编纂建造。按图示复制出几个圆环副本模子后，点击【实体编纂】中的【并集】将模子归并为一体。以上就是有关cad如何绘制圆环的所有介绍。
