良多伴侣在操纵单片机DIY的时辰，都有接触过红外线遥控，有时辰出格想本身界说遥控的某个按键来节制单片机做特定的输出，好比节制一个LED，或者一个继电器，进而节制外部电路，例如家里的电灯，今天我给大师一个方式，轻松获取通用红外遥控器的键码值，下面我们起头吧
工具/原料
- 你
- 电脑
- 单片机最小系统版（带红外接收头的）
- USB转TTL下载器一个
- MP3遥控器一个
- keil软件
- 电脑串口调试助手
方式/步骤
- 1
首先，我们将单片机和USB转TTL下载器用杜邦线准确地毗连起来，并插入电脑的USB口，看到最小系统版的电源指示灯亮起，申明板子通电正常
- 2

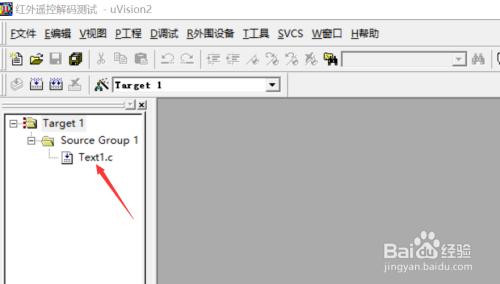

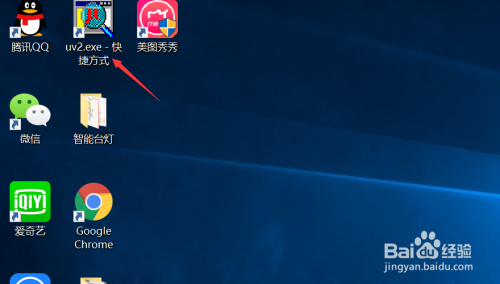

接下来打开电脑上的keil，并新建一个工程，定名为“红外遥控解码测试”
- 3
工程成立好今后，为工程添加一个C文件，双击打开C文件，复制下面的代码粘贴上去
#include <REG52.H>
#define uchar unsigned char //宏界说
#define uint unsigned int
#define uchar unsigned char
sbit IRIN=P3^2;//红外线接口
sbit d=P2^0;//解码指示
uchar IRCOM[7],a;
bit Flag;
void delay(uchar x);//红外线用延迟
void fasong()
{
if(Flag==1)
{ ES=0;//封闭串口
Flag=0;//发送一次
SBUF=IRCOM[2];//把a发送给本家儿机
while(!TI);//当TI为1的时辰，也就是期待数据发送竣事
TI=0;//软件清零
ES=1;//打开串口
}
}
void main (){
SM0=0;//体例1
SM1=1;
REN = 1;//REN=1许可串行接管状况，串口工作模式1
TMOD|= 0x20;//按时器工作体例2
PCON|= 0x80;//波特率提高一倍
TH1=0xFA;
TL1=0xFA;//9600波特率 ,按倍频算
TR1 = 1;
ES = 1; //开串口间断
EA = 1; // 开总间断
EX0 =1;//外部间断0许可
IRIN=1;
while(1)
{ fasong();}
}
/****************************************************
串口间断程序
******************************************************/
void ser ()interrupt 4
{
//if(RI == 1) //RI接管间断标记
// {
RI = 0; //断根RI接管间断标记
a =SBUF; //SUBF接管/发送缓冲器
Flag=1;
//}
}
void IR_IN(void) interrupt 0//红外间断办事程序
{
unsigned char j,k,N=0;
EX0 = 0;
delay(15);
if (IRIN==1)
{ EX0 =1;
return;
}
while (!IRIN)
{delay(1);}
for (j=0;j<4;j++)
{
for (k=0;k<8;k++)
{
while (IRIN)
{delay(1);}
while (!IRIN)
{delay(1);}
while (IRIN)
{
delay(1);
N++;
if (N>=30)
{ EX0=1;
return;}
}
IRCOM[j]=IRCOM[j] >> 1;
if (N>=8) {IRCOM[j] = IRCOM[j] | 0x80;}
N=0;
}
}
if (IRCOM[2]!=~IRCOM[3])
{ EX0=1;
return; }
IRCOM[5]=IRCOM[2] & 0x0F;
IRCOM[6]=IRCOM[2] >> 4;
if(IRCOM[5]>9)
{ IRCOM[5]=IRCOM[5]+0x37;}
else
IRCOM[5]=IRCOM[5]+0x30;
if(IRCOM[6]>9)
{ IRCOM[6]=IRCOM[6]+0x37;}
else
IRCOM[6]=IRCOM[6]+0x30;
d=~d;
Flag=1;
EX0 = 1;
}
void delay(unsigned char x)
{
unsigned char i;
while(x--)
{
for (i = 0; i<14; i++) {}
}
}
- 4
从头编译程序，程序没有错误之后进行下一步，第二张图中“0错误,0警告”申明程序没问题
- 5

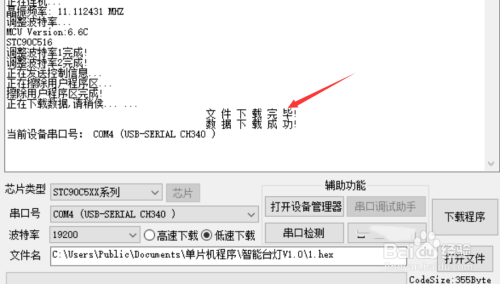

打开程序下载软件，下载程序进单片机，显示下载当作功今后，进行下一步
- 6
打开电脑串口调试助手，按照图中的设置数据设置一下参数，注重端口跟下载的端口是一样的，选好本身的端口，我这里是COM4，你们的电脑不一定是
- 7
下面拿出红外遥控器，然后把串口助手中的端口打开，打开之后，按钮酿成“封闭串口”，而前面的灯会酿成红色，暗示串口打开当作功，进行下一步
- 8
按挨次瞄准单片机板子上的红外接收头别离按遥控器上的ON,OFF,2H,4H,8H。之后你会发现串口调试助手上显示了代码，1，2，3，4，5号按键别离对应的代码为12 ，1E ，04 ，06， 1B （当然你们用的遥控器纷歧样，代码也会分歧），那么就可以进行下一步
- 9
在程序中点窜想要节制的参数，共同单片机外部电路，就可以实现分歧的功能啦
在红外间断办事程序中插手下面这段节制代码，就可以实现了
switch(IRCOM[2])
{
case 0x12: d=0; break;
}
此中case暗示按键的值，这里暗示用“ON”这个按键节制一个灯
- 10
今天就到这里，教程先告一段落了，我们下次再会
